Wie formen Sie 3D-LED-Flexstreifen richtig um architektonische Kanten herum?

Das Formen von 3D-Biege-LED-Flexstreifen um scharfe architektonische Kanten herum erfordert die Nutzung mehrachsiger Bewegungen. Techniker müssen einen Mindestbiegeradius von 1 Zoll (25 mm) strikt einhalten. Sie müssen vermeiden, direkte physische Kraft auf die beleuchtete LED-Oberfläche auszuüben. Durch manuelles, dichtes Falten werden interne Kupferleiterbahnschichten zerstört. Daher erfordern scharfe 90-Grad-Winkel in der Architektur lötfreie Eckverbinder, spezielle Schienen oder Cut-and-Connect-Verbindungen.

Um eine kontinuierliche Lichtstreuung mit LED-Neonlichtbändern um die Ecke zu erreichen, ist eine ordnungsgemäße physische Handhabung erforderlich. Installateure erhalten IP-zertifizierte Wetterschutzdichtungen, indem sie exakte Formungsdynamik mit spezieller Montagehardware kombinieren. Diese saubere Installation gewährleistet eine langfristige Architekturbeleuchtungsleistung über jede Kantenkontur.

Verständnis der 3D-Biegung von LED-Flexdynamiken

Vergleich von 3D Flex mit Standardstreifen

Herkömmliche flexible LED-Streifen bewegen sich entlang einer einzigen planaren Achse. Installateure können diese herkömmlichen Leuchten nur vertikal krümmen. Standardkonstruktionen zerreißen interne Komponenten, wenn sie seitlich um enge Ecken gedreht werden. Im Gegensatz dazu verwendet 3D-Biege-LED-Flex ein spezielles Zick-Zack-Leiterplattenlayout. Diese einzigartige Innenkonstruktion ermöglicht sowohl seitliche als auch vertikale Bewegungen über komplexe architektonische Konturen hinweg.

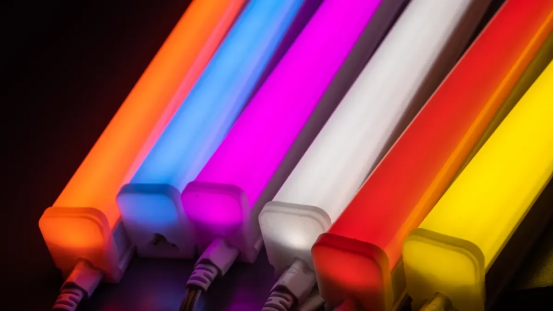

3D Neon Flex ist nicht auf eine flache Ebene beschränkt. Es biegt, dreht und dreht sich in drei Dimensionen und erzeugt so ein atemberaubendes Lichtspiel, das jeder Umgebung Tiefe und Struktur verleiht.

Diese fortschrittlichen LED-Neonlichterketten lösen anspruchsvolle strukturelle Layoutprobleme. Moderne Lichtdesigner entscheiden sich für LED-Neonlichterketten, um Säulen zu umhüllen und unregelmäßige Wandfassaden nahtlos nachzuzeichnen. Die spezielle Leiterplatte ist für kontinuierliche Biegungen in mehrere Richtungen geeignet. Ohne diese Technik führt das Verschieben von LED-Neonlichtbändern über ihre ursprüngliche Achse hinaus zu schweren internen Leiterplattenschäden, Rissen in den Lötstellen und vorzeitigem Abschnittsausfall.

Regeln für den Mindestradius zum Biegen von LED-Flexstreifen

Jeder Installateur muss genaue physikalische Grenzen einhalten, wenn er mehrachsige Lichter um Ecken herum formt. Durch das gewaltsame Falten eines Flexprofils über enge Kanten werden empfindliche interne Komponenten zerbrochen. Installateure müssen bei der manuellen Platzierung einen strikten Mindestbiegeradius von 1 Zoll (25 mm) einhalten. Durch die Beibehaltung dieses räumlichen Abstands werden die inneren Spurenschichten vor Mikrofrakturen geschützt.

Der maßgebliche Designstandard IPC-2223 und der Qualifikationsteststandard IPC-6013 legen strenge Biegerichtlinien für mehrschichtige Leiter fest. Techniker berechnen physikalische Grenzen anhand der gesamten Banddicke.

Techniker berechnen vor der Installation genaue mechanische Grenzen. In den Formelrichtlinien heißt es: Mindestbiegeradius = Multiplikator x Gesamtbiegedicke. Fachkundige Installateure addieren einen zusätzlichen Sicherheitsspielraum von 20–30 % zu diesem berechneten Biegeradius, um Handhabungsbelastungen zu absorbieren. Die Einhaltung dieser Berechnungen ermöglicht es den Besatzungsmitgliedern, LED-Flexstreifen sicher zu biegen, ohne dass es zu dauerhaften Schaltkreisschäden oder optischen Verzerrungen kommt.

Formungstechniken für LED-Neonlichterketten

Kontinuierliche, geschwungene Kurven erstellen

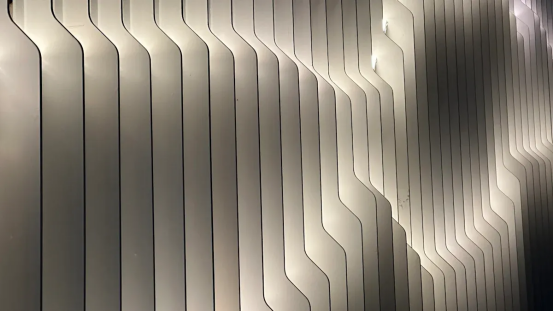

Techniker installieren LED-Neonlichterketten entlang architektonischer Buchten, um durchgehende, geschwungene Kurven zu bilden. Sanftes Umgebungslicht verwandelt lineare Räume sauber. Installateure müssen die physikalischen Grenzen des 3D-Biege-LED-Flex prüfen , bevor sie glatte Bögen formen. Spezialprodukte wie Seitenbiegeprofile aus Silikon erfordern einen Mindestbiegedurchmesser von 100 mm. Dieses physikalische Maß entspricht einem minimalen Biegeradius von 50 mm. Wenn das Profil über diesen Krümmungsschwellenwert hinaus gebogen wird, werden die internen Leiter beschädigt. Kontrolliertes Biegen schützt empfindliche Leiterbahnschichten bei der Erstinstallation. Durch die richtige Platzierung der Struktur wird die physikalische Spannung gleichmäßig über die gesamte Profillänge verteilt.

Durch die Berechnung der zulässigen Krümmungsbögen wird eine physische Belastung des flexiblen Profilgehäuses vermieden. Installateure berechnen die maximal zulässigen Krümmungswinkel für bestimmte Bogenlängen anhand des festgelegten Mindestbiegeradius. Die Einhaltung geeigneter Lichtbogenabmessungen verhindert lokale Belastungen entlang der internen Verdrahtungspfade.

· Verwenden Sie starre Aluminiumkanäle oder flexible Montageschienen, um glatte Kurven ohne Durchhängen zu führen.

· Befestigen Sie LED-Neonlichterketten mit beabstandeten Montageklammern, um lokale Knicke entlang geschwungener architektonischer Konturen zu verhindern.

· Sorgen Sie bei Außeninstallationen für zusätzlichen Spielraum, um die Wärmeausdehnung der Umgebung ohne strukturelle Belastung zu absorbieren.

Installateure wenden eine allmähliche Biegung entlang der Wandlaibungen an, um eine gleichmäßige Lichtstreuung zu gewährleisten. Durch die richtige Platzierung der Schienen wird eine dynamische Profilverschiebung während der thermischen Bewegung verhindert. Glatt geschwungene Kurven erfordern einen gleichmäßigen Clipabstand über die gesamte Lauflänge. Techniker positionieren LED-Neonlichterketten in flexiblen Schienen, um nahtlosen Wandkonturen zu folgen. Ordnungsgemäß befestigte LED-Neonlichterketten sorgen für eine gleichmäßige Helligkeit über große architektonische Elemente hinweg. Durch diese systematische Installationsmethode bleibt die optimale Lichtleistung erhalten, ohne dass es zu optischen Schatten kommt.

Umgang mit scharfen architektonischen Kantenkurven

Beim Überwinden physischer Strukturgrenzen stoßen Installateure auf schwierige Kurven und Winkel. Arbeiter dürfen LED-Neonlichterketten niemals direkt in einem spitzen 90-Grad-Winkel biegen. Scharfe physische Faltungen zerstören oberflächenmontierte LED-Komponenten und unterbrechen die interne Schaltkreisverkabelung. Unterbrochene Schaltkreise führen zu dunklen Flecken, zeitweiligem Flackern oder einem vollständigen Systemausfall. Bei starker körperlicher Belastung reißt auch das äußere schützende Silikongehäusematerial. Beschädigte Außengehäuse stellen ernsthafte Sicherheitsrisiken wie elektrische Kurzschlüsse dar.

· Winkelverbinder erzeugen einen sauberen Strukturbruch im Profil und fügen es im gewünschten Winkel wieder zusammen.

· Spezielles Eckzubehör funktioniert wie Sanitär-Eckverbindungen, um scharfe Kurven zu bewältigen, ohne die interne Verkabelung zu belasten.

· Layoutskizzen vor der Installation helfen Installationsteams dabei, die erforderlichen T-Verbindungsstücke und rechtwinkligen Zubehörteile im Voraus zu beschaffen.

Eine detaillierte Planung hilft Installateuren, LED-Neonlichterketten mühelos entlang komplexer Strukturkanten zu verlegen. Bei standardmäßigen 120-V-LED-Neonlichterketten müssen Installateure einen sicheren, engsten Kurvendurchmesser von 1 bis 2 Zoll einhalten. Durch die Einhaltung dieses sicheren Biegeradius wird eine mechanische Belastung der internen Komponenten verhindert. Installateure entscheiden sich für flexible LED-Streifen oder modulare Eckverbindungen, anstatt sie manuell biegen zu müssen. Der Schutz jedes einzelnen LED-Chips verhindert vorzeitigen Treiberausfall und Flackern. Arbeiter montieren LED-Neonlichterketten sorgfältig und verwenden Eckzubehör an engen Strukturverbindungen. Die richtige physische Ausrichtung verhindert schwere Hardwareschäden und gewährleistet eine zuverlässige Langzeitbeleuchtung an allen Innenkanten.

Montageklammern und Schienen verteilen das Strukturgewicht gleichmäßig an jedem Eckübergang. Durch die richtige Platzierung der Hardware werden die Profile reibungslos entlang der Strukturränder geführt und gleichzeitig ein Durchhängen verhindert. Techniker vermeiden es, scharfe Kurven durch manuelle Gewalt zu improvisieren. Die Einhaltung strukturierter Layoutpläne garantiert eine hohe optische Attraktivität und eine lange Lebensdauer jeder gewerblichen Beleuchtungsanlage.

Schäden und Stromkreisausfälle verhindern

Vermeiden Sie Druck auf oberflächenmontierte LEDs

Installateure üben bei der Montage häufig übermäßige mechanische Kräfte auf die beleuchteten Oberflächen von Flexstreifen aus. Durch direkten Druck auf einzelne Diodenpakete wird die physikalische Belastung direkt auf die empfindlichen Lötstellen übertragen. Das Biegen von Leiterplattenmaterialien in der Nähe von scharfen Kanten führt zu einer Ermüdung der äußeren Lötstellen und zu Rissen in den inneren Drahtverbindungen. Die 15–25 μm dicke Golddrahtbindung stellt die schwächste interne mechanische Verbindung dar. Scherkräfte lösen diese fragile Verbindung bei aggressiver Installationshandhabung leicht.

Systematische mechanische Belastung beeinträchtigt die physische Sicherheit und führt zu mehreren sichtbaren optischen Ausfällen. Installateure müssen Betriebsmängel bei ersten Testverfahren schnell erkennen.

· Intermittierender offener Stromkreis : Die LED funktioniert manchmal, schaltet sich aber gelegentlich ab, insbesondere wenn die Biegung den Spannungszustand verändert.

· Vibrations-/flexinduziertes Flackern : Die LED blinkt oder flackert, wenn der Flexstreifen gebogen, angeklopft oder Vibrationen ausgesetzt wird.

· Berührungsempfindlicher Betrieb : Durch Drücken in der Nähe der LED oder auf den gebogenen Bereich wird die LED ein- oder ausgeschaltet.

· Positionsabhängige Fehler : Fehler konzentrieren sich in der Nähe der Plattenkanten oder in Abschnitten, die beim Biegen die stärkste Verformung erfahren.

Schutz interner Kupferspuren und -dichtungen

Scharfe Ecken gefährden sowohl die internen elektrischen Leitungen als auch die äußere Wetterfestigkeit. Übermäßige strukturelle Kräfte erzeugen winzige Mikrorisse in den Kupferleiterschichten. Wenn Außengehäuse unter Belastung reißen, dringt Regenwasser in handgelötete Verbindungen ein.

Das S-Typ-Zickzack-Design ermöglicht flache horizontale Biegungen, sorgt für eine durchgehende wetterfeste Abdichtung und verhindert Spurenrisse. Techniker gewährleisten die elektrische Sicherheit, indem sie bei allen LED-Neonlichterketten einen korrekten Biegeradius einhalten. Durch die Einhaltung der richtigen Biegekurven werden Mikrorisse im Leiter bei längerem Betriebseinsatz verhindert. Installateure entscheiden sich für langlebige LED-Neonlichterketten, um dauerhafte physische Schäden zu vermeiden. Die Einhaltung standardisierter Layoutrichtlinien schützt sowohl Silikondichtungen als auch Kupferleiter. Hochwertige LED-Neonlichterketten sorgen für vollständigen Wetterschutz, wenn Techniker scharfe manuelle Falten vermeiden.

Beste Installationspraktiken für architektonische Kanten

Auswählen von Kanalclips und Eckverbindern

Techniker sorgen für die Langlebigkeit des Systems, indem sie die besten Installationspraktiken entlang komplexer struktureller Perimeter umsetzen. Außendienstteams vermessen vorab die architektonischen Öffnungen, bevor sie Hardware anbringen, um die Abmessungen zu bestätigen. Die Besatzungsmitglieder wählen starre Aluminiumschienen für gerade, lineare Strecken und flexible Silikonkanäle für durchgehend geschwungene Konturen. Installateure integrieren lötfreie Eckverbinder, um scharfe 90-Grad-Übergänge zu bewältigen, ohne dynamische mechanische Belastungen zu verursachen. Montageschienen sorgen für eine gleichmäßige Strukturunterlage, die ein Durchhängen des Profils über große räumliche Spannweiten hinweg verhindert. Durch den regelmäßigen Abstand der Montageklammern wird das Gehäuse sicher an den Gebäudewänden befestigt. Durch die richtige Clipausrichtung wird die physikalische Biegespannung an den Eckverbindungen verringert.

Techniker schützen empfindliche interne Dioden, indem sie während der Montage direkten physischen Druck auf beleuchtete Oberflächen vermeiden. Installateure üben physische Kraft ausschließlich auf seitliche Silikonflansche oder starre Montageschienen aus. Das Ausüben einer direkten, nach unten gerichteten Kraft auf Oberflächenchips birgt die Gefahr einer Unterbrechung des internen Bonddrahts und eines sofortigen Gehäuseausfalls. Eine sorgfältige manuelle Platzierung gewährleistet eine gleichmäßige optische Verteilung ohne physische Schäden während des Installationsprozesses. Die Verwendung von 3D-Biege-LED-Flexprofilen vereinfacht die mehrachsige Verlegung entlang komplexer architektonischer Ecken. Für eine ordnungsgemäße Installation an physischen Gebäudegrenzen ist eine strukturierte Clipplatzierung erforderlich, um die optische Ausrichtung beizubehalten. Montageteams überprüfen vor der endgültigen Befestigung den mechanischen Abstand an jeder Schienenverbindung.

Außenkanten-Wetterschutz und Layoutplanung

Die Planung von Layoutdetails verhindert das Eindringen von Wasser und Probleme mit Spannungsabfällen an Außenkonstruktionen. Techniker führen eine gründliche Designbewertung durch, bevor sie Montageteile befestigen. Außendienstteams führen eine strukturierte Vorbereitungssequenz durch:

1. Messen Sie den Abstand zweimal, bevor Sie die Klebefolie vom Kanal abziehen.

2. Ordnen Sie die genauen physischen Standorte für Stromquellen, Dimmer und Hauptsystemsteuerungen zu.

3. Markieren Sie physische Ecken, geschwungene Kurven und Verbindungspunkte entlang architektonischer Kanten.

4. Zeichnen Sie ein kurzes Diagramm, das Ihr Layout zeigt, einschließlich der Stellen, an denen das Netzteil angeschlossen ist, wo Dimmer oder Controller sitzen und wie sich die Streifen biegen oder an Kanten entlangführen.

Verwenden Sie IP65 oder höher für Außen- oder Feuchtbereiche wie Küchen und Badezimmer.

Für architektonische Beleuchtungsanlagen im Außenbereich sind strenge Wetterschutzprotokolle erforderlich, um ernsthafte Gefahren für die elektrische Sicherheit zu vermeiden. Außendienstmitarbeiter tragen an den Schnittpunkten klares Silikondichtmittel oder mit Klebstoff versehene Schrumpfschläuche auf. Techniker schützen Spleißverbindungen im Freien mit Steckverbindern der Schutzart IP67 oder mit Silikon versiegelten Schrumpfschläuchen in Marinequalität. Die Hauptstromversorgungstreiber befinden sich in wetterfesten NEMA 3R-Gehäusen mit abgedichteten Kabelverschraubungen. Wartungsteams in Küstengebieten dichten jeden Verbindungspunkt doppelt gegen Salzluftkorrosion ab und überprüfen die Komponenten jährlich.

Um echten IP68-Schutz zu erreichen, ist ein Harzverguss in einem Aluminiumkanal erforderlich. Techniker positionieren LED-Neonlichterketten innerhalb der Schiene und gießen flüssiges Zweikomponenten-Polyurethanharz ein, bis eine vollständige Abdeckung erreicht ist. Polyurethanharz bietet außergewöhnliche Zähigkeit und UV-Stabilität, ohne zu vergilben oder weich zu bleiben. Durch diesen Vergussprozess aus massivem Blockharz werden interne Luftporen eliminiert, so dass kein Wasser eindringen kann. Mithilfe dieser vergossenen Kanäle platzieren Außendiensttechniker LED-Neonlichterketten entlang von Bereichen mit hoher Luftfeuchtigkeit. Versiegelte LED-Neonlichterketten widerstehen effektiv stehender Feuchtigkeit und vorübergehendem Untertauchen. Richtig gekapselte LED-Neonlichterketten verbessern architektonische Beleuchtungsanordnungen an schwierigen Kanten. Die Implementierung systematischer Wetterschutzprotokolle schützt jede architektonische Beleuchtungsanlage vor Umwelteinflüssen und gewährleistet gleichzeitig die vollständige Betriebssicherheit.

Techniker erreichen eine schadensfreie Architekturbeleuchtung, indem sie spezielles Eckzubehör mit strengen physikalischen Grenzen kombinieren. Die Beibehaltung des minimalen Biegeradius von 1 Zoll schützt die internen Schaltkreisschichten vor mechanischer Belastung. Arbeiter müssen vermeiden, direkten Druck auf Oberflächendiodenpakete auszuüben. Physikalische Kraft reißt interne Bonddrähte und löst einen vorzeitigen Systemausfall aus. Modulare Eckverbindungen führen LED-Neonlichterketten sicher um scharfe Kurven.

Die Außendienstteams stellen durch systematische Vormontageverfahren eine langfristige Leistung sicher. Installateure montieren vor der endgültigen Klebebefestigung alle Montagekanäle und Eckklammern trocken entlang der Architekturkanten. Durch die Prüfung der elektrischen Kontinuität vor dem Auftragen des wetterfesten Dichtmittels werden kostspielige Nacharbeiten vermieden. Dieses strukturierte Vorgehen gewährleistet eine ordnungsgemäße Montage auch an komplexen Gebäudefassaden.

FAQ

Was ist der minimale Biegeradius für 3D-Flexstreifen?

Installateure müssen einen Mindestbiegeradius von mindestens 1 Zoll (25 mm) einhalten. Der IPC-2223-Standard regelt das Design flexibler gedruckter Schaltungen. Die Einhaltung physikalischer Grenzwerte verhindert Mikrobrüche in den Kupferleiterschichten während der Formgebung.

Können Techniker 3D-Flexstreifen an scharfen 90-Grad-Ecken falten?

Techniker dürfen LED-Neonlichterketten niemals direkt in scharfen rechten Winkeln falten . Manuelle enge Falten zerstören interne Schaltkreise. Stattdessen verwenden Arbeiter lötfreie Eckverbinder oder modulare Verbindungsschienen, um die Beleuchtung sauber um scharfe Architekturkanten herum zu verlegen.

Wie schützen Installateure oberflächenmontierte LEDs vor physischen Schäden?

Monteure üben den Montagedruck ausschließlich auf seitliche Silikonflansche oder Stützschienen aus. Durch direktes Drücken auf oberflächenmontierte Gehäuse werden fragile Golddrahtverbindungen gelöst. Eine sorgfältige physische Handhabung garantiert eine optimale und langfristige LED-Leistung während der gesamten Installationsphase.

Wie machen Außendienstmitarbeiter Außenkantenverbindungen wetterfest?

Außendienstmitarbeiter tragen klares Silikondichtmittel oder mit Klebstoff versehene Schrumpfschläuche auf freiliegende Schnittstellen auf. Mit flüssigem Harz vergossene Aluminiumschienen bieten vollständigen Schutz gegen das Eindringen von Wasser. Diese Dichtungsprotokolle bewahren die IP-zertifizierte Zuverlässigkeit der Architekturbeleuchtung in anspruchsvollen Außenumgebungen.
