Ein Hausbesitzer stellt die Installation einer 30 Fuß langen LED-Streifenbeleuchtung fertig, nur um zu sehen, wie die letzten zehn Fuß schwach leuchten. Die weißen LEDs wechseln zu einem matten Gelb. Es macht sich Frust breit und viele gehen davon aus, dass das Produkt defekt ist. Bei diesem Szenario handelt es sich nicht um einen Ausfall der LED-Lichtleisten selbst. Es handelt sich um ein vorhersagbares elektrisches Phänomen namens Spannungsabfall – und der Schlüssel zur Lösung besteht darin, einen Spannungsabfall von Anfang an zu vermeiden.
Zu den häufigsten Symptomen eines Spannungsabfalls bei LED-Streifenbeleuchtung gehören:
· Dimmer-LEDs am Ende des Streifens
· Farbverschiebung, insbesondere bei RGB-Streifen (Rot kann dominieren, während Blau und Grün verblassen). · Ungleichmäßige Helligkeit, besonders auffällig bei weißen LED-Streifen
· Flackern unter Last
Dieser Artikel erklärt die Wissenschaft hinter dem Spannungsabfall und bietet bewährte Lösungen, von der Aufrüstung auf 24-V-Systeme bis hin zur strategischen Stromeinspeisung. Diese Methoden gewährleisten eine gleichmäßige Helligkeit über jede Länge und helfen Ihnen, Spannungsabfälle zu vermeiden, bevor sie jemals zu einem Problem werden. Am Ende verfügen die Leser über einen klaren Aktionsplan, um dieses Problem dauerhaft zu beheben und zu verhindern und sicherzustellen, dass ihre LED-Streifenbeleuchtung einwandfrei funktioniert.
Der Spannungsabfall beschreibt den allmählichen Spannungsabfall entlang der Länge von LED-Lichtbändern. Dieses Phänomen tritt aufgrund des Eigenwiderstands der Kupferleiterbahnen und Versorgungsdrähte auf. Denken Sie an den Wasserdruck in einem langen Gartenschlauch. Das Wasser fließt problemlos am Wasserhahn, der Druck sinkt jedoch erheblich, wenn es das andere Ende erreicht. Die Ursachen für den Spannungsabfall sind einfach: Der Widerstand nimmt mit der Entfernung zu, und jeder Draht und jede Kupferbahn erhöht den Widerstand im Stromkreis.
Der Widerstand von Kupferleiterbahnen in einem LED-Streifen ist direkt proportional zu seiner Länge. Mit zunehmender Länge nimmt der Widerstand zu und der Spannungsabfall wird größer. Dies erklärt, warum lange LED-Streifenstrecken am anderen Ende häufig dunklere LEDs aufweisen. Die den LEDs zur Verfügung stehende Spannung nimmt ab, wenn Strom durch den Streifen fließt.
Die folgende Tabelle zeigt, wie sich der Drahtquerschnitt und die Kupferdicke der Leiterplatte auf den Spannungsverlust auswirken.
Faktor | Empfehlung | Auswirkungen auf Spannungsverlust |
Drahtstärke | Verwenden Sie für lange Strecken 14 AWG oder 12 AWG anstelle von 18 AWG | Dickere Drähte haben einen geringeren Widerstand; Eine Verdoppelung der Drahtstärke kann den Spannungsverlust um die Hälfte reduzieren |
PCB-Kupferschicht | Achten Sie auf eine Kupferdicke von 2 Unzen oder mehr | Dickere Kupferleiterbahnen verringern den Widerstand und minimieren direkt den Spannungsverlust entlang des Streifens |
Warum versagen 12-V-Streifen über 5 Meter hinaus, während 24-V-Streifen doppelt so lange laufen können? Die Antwort liegt im Strom. Bei gleicher Ausgangsleistung verbraucht ein 12-V-System doppelt so viel Strom wie ein 24-V-System. Ein höherer Strom erhöht den Spannungsabfall proportional.
Systemspannung | Maximale empfohlene Lauflänge | Grund |
12V | ~5 Meter (16,4 Fuß) | Über diese Länge hinaus wird der Spannungsverlust erheblich |
24V | ~10 Meter (32,8 Fuß) | Eine geringere Stromaufnahme reduziert den Spannungsverlust und ermöglicht längere Laufzeiten |
Das erste Symptom einer Störung ist die Verdunkelung am anderen Ende. Dann wechseln weiße LEDs zu einem warmen oder gelben Farbton. Diese Farbverschiebung tritt auf, weil verschiedenfarbige LEDs unterschiedliche Durchlassspannungen erfordern. Wenn die Spannung unter den Schwellenwert für blaue oder grüne LEDs fällt, werden diese gedimmt oder ausgeschaltet, sodass die rote Farbe dominiert. Dieses Verständnis hilft Entwicklern, Spannungsabfälle bei Neuinstallationen zu vermeiden.
Um die Zahlen zu verstehen, betrachten Sie diese Berechnung:
Die Spannungsverlustformel lautet V_loss = I × R, wobei I der Strom in Ampere und R der Widerstand in Ohm ist.
Bei Kupferdraht mit 18 AWG beträgt der Widerstand pro Meter etwa 0,021 Ω. Bei einer 10-Meter-Strecke (einschließlich Rückweg) beträgt der Gesamtwiderstand etwa 0,21 Ω. Geht man von einem Strom von 1,5 A für einen 5 Meter langen LED-Streifen aus, beträgt der Spannungsverlust 1,5 A × 0,21 Ω = 0,315 V. Dieser Verlust von 0,315 V entspricht etwa 2,6 % einer 12-V-Versorgung, was im Allgemeinen akzeptabel ist. Längere Leitungen oder dünnere Drähte können jedoch zu Spannungsverlusten von mehr als 5 % führen, was zu einer sichtbaren Verdunkelung am anderen Ende führt.
Diese Berechnung zeigt, warum das Verständnis der Ursachen von Spannungsabfällen Designern bei der Planung langer Serien von LED-Streifenlichtern hilft. Die Kombination aus Entfernung, Kabelquerschnitt und Systemspannung bestimmt, ob eine Installation über große Entfernungen gleichmäßig funktioniert.
Die grundlegende Formel zur Berechnung des Spannungsabfalls ist einfach: Spannungsabfall (V) = Strom (I) × Gesamtwiderstand (R). Diese Beziehung zeigt, dass zwei Hauptvariablen das Ergebnis steuern. Strom stellt den Stromfluss durch den Stromkreis dar, gemessen in Ampere. Der Widerstand umfasst jedes Hindernis, das diesen Fluss behindert, einschließlich der internen Kupferleiterbahnen des Streifens und der Versorgungsdrähte, die die Stromquelle mit dem Streifen verbinden.
Mehrere Faktoren beeinflussen die Widerstandskomponente dieser Gleichung. Die Leitergröße ist von entscheidender Bedeutung – eine größere Querschnittsfläche verringert den Widerstand. Auch die Materialzusammensetzung spielt eine Rolle, wobei Kupfer einen geringeren Widerstand bietet als Aluminium. Die Länge der Strecke erhöht den Widerstand proportional, und auch die Temperatur beeinflusst den Widerstand, wobei höhere Temperaturen ihn erhöhen.
Der Drahtquerschnitt hat direkten Einfluss auf die Widerstandswerte. Ein 10-AWG-Draht bietet etwa 1 Ohm pro 1000 Fuß, während ein 20-AWG-Draht etwa 10 Ohm pro 1000 Fuß aufweist und ein 30-AWG-Draht etwa 100 Ohm pro 1000 Fuß erreicht. Diese exponentielle Beziehung bedeutet, dass die Auswahl des richtigen Drahtquerschnitts bei langen Installationen von entscheidender Bedeutung ist. Eine Verringerung um 10 Gauge-Zahlen vervielfacht die Leitfähigkeit um etwa das Zehnfache.
Stellen Sie sich ein reales Szenario vor, bei dem ein 10 Meter langer 24-V-LED-Streifen 2 Ampere pro Meter verbraucht. Der Gesamtstrom für diese Installation beträgt 20 Ampere. Unter Verwendung von 18-AWG-Versorgungsdrähten mit einem Widerstand von etwa 0,021 Ohm pro Meter läuft die Berechnung wie folgt ab. Bei einer 10-Meter-Strecke inklusive Rückweg beträgt der Gesamtdrahtwiderstand etwa 0,21 Ohm. Die Multiplikation des 20-Ampere-Stroms mit diesem Widerstand ergibt einen Spannungsabfall von 4,2 Volt. Dieser Verlust entspricht 17,5 % der 24-V-Versorgung – eine erhebliche Reduzierung, die zu einer sichtbaren Abschwächung der LED-Lichtbänder führen würde.
Dieses Beispiel zeigt, warum Konstrukteure den Spannungsabfall vor der Installation berechnen müssen . Der Abstand zwischen dem Netzteil und dem anderen Ende des Streifens wirkt sich direkt auf die Leistung aus. Bei größeren Entfernungen sind zum Ausgleich dickere Drähte oder eine höhere Systemspannung erforderlich.
Mehrere Online-Rechner vereinfachen diesen Vorgang. Spezielle Spannungsabfallrechner für LED-Streifen akzeptieren 12-V- und 24-V-Eingänge, während allgemeine Gleichstromrechner 48-V-Systeme verarbeiten. Professionelle Tools von Herstellern wie Bock Lighting betonen, dass 12-V-Systeme bereits bei einem Abfall von 3 % (0,36 V) eine spürbare Dimmung erfahren. Diese Ressourcen empfehlen stärkere Kabelstärken, kürzere Kabellängen und mehrere Stromeinspeisepunkte.
Mithilfe von Online-Tools können Fachleute den Kabeltyp, die Länge, die Spannung und die Last eingeben, um den richtigen Kabelquerschnitt zu ermitteln. Diese Tools rationalisieren den Designprozess und reduzieren Berechnungsfehler.
Das Verständnis der Formel hilft Designern zu verstehen, warum jede Lösung funktioniert. Das Verhältnis zwischen Strom, Widerstand und Spannung bleibt unabhängig von der konkreten Installation konstant.
Drei bewährte Ansätze begegnen der Herausforderung langer LED-Laufzeiten. Jede Methode befasst sich aus einem anderen Blickwinkel mit der zugrunde liegenden Physik, und Installateure können sie für maximale Wirksamkeit kombinieren. Die richtige Wahl hängt vom Umfang, dem Budget und den Leistungsanforderungen des Projekts ab.
Die einfachste Lösung besteht darin, die Systemspannung zu erhöhen. Durch die Verdoppelung der Systemspannung von 12 V auf 24 V halbiert sich der Strom bei gleicher Leistungsabgabe. Da der Spannungsabfall als V_drop = I × R berechnet wird, halbiert die Halbierung des Stroms den Spannungsabfall in absoluten Volt. Da der prozentuale Abfall jedoch anhand der höheren 24-V-Basislinie berechnet wird, wird der prozentuale Spannungsabfall um 75 % und nicht um 50 % reduziert. Diese dramatische Verbesserung erklärt, warum sich große netzunabhängige Systeme für eine noch höhere Effizienz überwiegend für 48 V entscheiden.
Parameter | 12V-System | 24V-System |
Strom (gleiche Leistung) | 300A | 150A |
Widerstand (Draht) | 0,0025 Ω | 0,0025 Ω |
Spannungsabfall (V) | 0,75 V | 0,375 V |
Spannungsabfall (%) | 6,25 % | 1,6 % |
Für die meisten Wohnprojekte sind 24-V-Streifen die optimale Lösung. Sie unterstützen bis zu 10 Meter ohne zusätzliche Stromeinspeisung, was typische Raumumfänge und Voutenbeleuchtung abdeckt. Kommerzielle oder extrem lange Läufe über 20 Meter profitieren von 48-V-Systemen. Diese Optionen mit höherer Spannung beseitigen Spannungsabfallprobleme in großen Bereichen, ohne die Helligkeit zu beeinträchtigen. Außerdem erzeugen sie weniger Wärme und verschwenden weniger Energie, was zu einem kühleren Betrieb und einer längeren Lebensdauer führt. Bei herkömmlichen Niederspannungssystemen kommt es über große Entfernungen zu Spannungsabfällen, die zu Dimmerabschnitten führen. Im Gegensatz dazu ermöglichen 48-V-Systeme längere kontinuierliche Streifenläufe bei gleichbleibender Helligkeit, wodurch die Notwendigkeit mehrerer Stromeinspeisepunkte reduziert und die Installation vereinfacht wird. Dies führt zu weniger Verbindungen, saubereren Installationen und einer gleichmäßigeren Lichtleistung.
Power Injection bietet eine praktische Lösung für bestehende Installationen, die bereits 12-V-Streifen verwenden. Bei dieser Technik werden parallele Drähte von der Stromversorgung zu mehreren Punkten entlang des Streifens verlegt. Die Stromversorgung von beiden Enden stellt die einfachste Form dieses Ansatzes dar. Wenn Sie bei einem 50-Fuß-Streifen die Stromquelle in der Mitte platzieren und ihn in zwei 25-Fuß-Abschnitte aufteilen, die nach links und rechts verlaufen, halbiert sich effektiv die Distanz, die der Strom innerhalb des Streifens zurücklegt.
Der Ablauf folgt einem klaren Ablauf. Berechnen Sie zunächst die Gesamtlänge des Streifens, die Gesamtleistung in Watt und die Systemspannung. Bestimmen Sie den Gesamtstrom mithilfe der Formel: Gesamtstrom = Gesamtleistung des Streifens ÷ Systemspannung. Fügen Sie eine Sicherheitsmarge von 20 % hinzu, um die Wattleistung des Netzteils auszuwählen. Zweitens bestimmen Sie die Einspeisepunkte anhand der Spannung: alle 5 Meter für 12-V-Streifen, alle 7–10 Meter für 24-V-Streifen und alle 15–20 Meter für 48-V-Streifen. Drittens wählen Sie den geeigneten Drahtquerschnitt basierend auf dem Gesamtstrom auf dem Injektionsdraht. Viertens: Legen Sie die Kupferpads am Injektionspunkt frei und löten Sie die Drähte oder verwenden Sie einen Anschlussblock. Fünftens: Schließen Sie es mit der richtigen Polarität an – eine Umkehrung der Polarität kann die LEDs zerstören. Sechstens: Verwenden Sie eine einzige Stromversorgung für alle eingespeisten Abschnitte. Testen Sie abschließend die Installation 10 Minuten lang bei voller Helligkeit und stellen Sie sicher, dass die Spannung am anderen Ende weiterhin mindestens 95 % der Versorgungsspannung beträgt.
Verkabelungsmethode | Am besten für | Wie es funktioniert | Entscheidender Vorteil |
Kraft von beiden Seiten | Einzelstreifen 5–10 m (12 V) oder 10–15 m (24 V) | Zum Starten die Stromversorgung anschließen; Führen Sie ein separates Adernpaar zu den Endpads | Halbiert die Distanz, die der Strom innerhalb des Streifens zurücklegt |
Krafteinspritzung mittendrin | Streifen länger als das Zweifache der maximalen Vorschublänge | In der Mitte mit dickem Draht einspritzen; Original-Feed beim Start beibehalten | Teilt den Streifen elektrisch in zwei kürzere Abschnitte |
Sternverkabelung / Home-Run | Mehrere separate Abschnitte auf einer großen Fläche | Jeder Streifenabschnitt erhält sein eigenes dediziertes Adernpaar zurück zu einer einzigen Versorgung | Vollständige elektrische Isolierung; Der Ausfall eines Abschnitts wirkt sich nicht auf andere aus |
Parallele Buslinie | Superlange nahtlose Abfahrten (z. B. 30 m Bucht) | Dicke Hauptkabel parallel zum Abisolieren verlegen; Spleißen Sie die Pigtails alle paar Meter | Der Streifen zieht lokal Strom aus dem Bus und minimiert so den Spannungsabfall |
Bei RGB- oder RGBW-Streifen kompensieren Power-Injektoren auch Signalverschlechterungen. Installieren Sie alle 10 Meter einen Repeater für 12-V-Streifen, um eine stabile Kontrolle über mehr als 30 Meter zu gewährleisten. Diese Strominjektoren regenerieren sowohl Strom- als auch Datensignale und sorgen so für eine gleichbleibende Farbe und Helligkeit über den gesamten Lauf.
Konstantstromtreiber bieten eine Premium-Alternative. Diese Geräte passen die Spannung automatisch an, um einen konstanten Strom aufrechtzuerhalten, wodurch das Dimmen vollständig entfällt. Sie eignen sich gut für Zierstreifen über große Entfernungen, selbst mit dünnen Drähten wie 28 AWG. Dieser Ansatz eignet sich für kritische Installationen, bei denen eine gleichmäßige Helligkeit wichtiger ist als die Kosten.
Diese praktischen Lösungen bieten Installateuren Flexibilität. Ganz gleich, ob Sie auf 24 V aufrüsten, mehrere Stromeinspeisepunkte implementieren oder sich für Konstantstromtreiber entscheiden – jede Methode behebt die Grundursache. Der Schlüssel liegt weiterhin darin, die Installation entsprechend der Spezifikation der maximalen Lauflänge des Streifens zu planen und das Netzteil entsprechend zu positionieren.
Bei der Auswahl der richtigen Komponenten für eine LED-Installation müssen zwei entscheidende Faktoren beachtet werden: Systemspannung und Leitergröße. Beide beeinflussen direkt den Spannungsabfall und bestimmen, ob die LED-Lichtbänder über ihre gesamte Länge gleichmäßig funktionieren. Die richtige Wahl reduziert Energieverschwendung, vereinfacht die Installation und macht kostspielige Nachrüstungen überflüssig.
Der Drahtquerschnitt (AWG) wirkt sich direkt auf den Widerstand aus. Eine niedrigere Stärkezahl weist auf einen dickeren Draht mit geringerem Widerstand hin. Für Strecken von mehr als 10 Metern sollten Installateure Kabel mit mindestens 18 AWG wählen. Projekte mit einer Spannweite von 20 Metern oder mehr erfordern eine Stärke von 14 AWG oder mehr. Die Beziehung zwischen Stärke und Widerstand folgt einem vorhersehbaren Muster: Eine Verdoppelung der Drahtstärke kann den Spannungsabfall um die Hälfte reduzieren.
Die folgende Tabelle zeigt, wie sich Drahtstärke und Spannung auf die maximale Leitungslänge auswirken.
Faktor | Auswirkung auf die maximale Lauflänge |
Spannung (12 V vs. 24 V) | 12-V-Streifen erreichen eine Reichweite von ca. 5 Metern; 24-V-Streifen erreichen aufgrund des geringeren Stroms und des geringeren Spannungsabfalls eine Reichweite von ca. 10 Metern |
Drahtstärke (AWG) | Dickere Drähte (14 oder 12 AWG) verringern den Widerstand und ermöglichen längere Strecken |
Die Auswahl des richtigen Drahtquerschnitts verhindert ein Dimmen am anderen Ende des Streifens. Die richtige Wahl hängt von der Gesamtstromaufnahme und dem Abstand zwischen Netzteil und Leiste ab. Installateure sollten den erwarteten Strom berechnen, bevor sie den Draht auswählen. Diese Berechnung verhindert unterdimensionierte Leiter, die zu übermäßigen Spannungsverlusten führen.

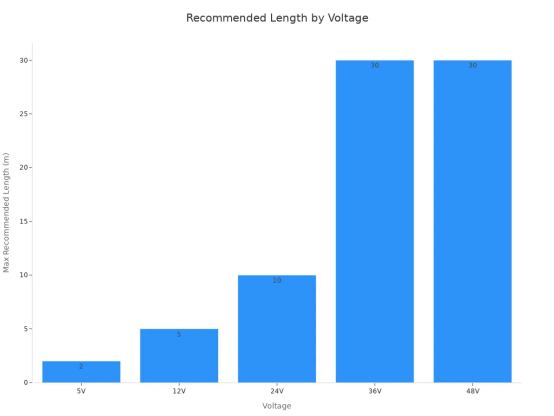

Die Systemspannung bestimmt, wie weit LED-Lichtbänder laufen können, bevor ein Spannungsabfall sichtbar wird. Die folgende Tabelle zeigt die maximal empfohlene Länge für jede Spannungsoption.
Stromspannung | Maximale Lauflänge | Bester Anwendungsfall |
12V | 5 Meter | Kleine Auflagen unter 5 m, Automotive, niedrige Kosten |
24V | 10 Meter | Wohnprojekte 5–15 m, am häufigsten |
48V | 20 Meter | Kommerzielle oder ultralange Läufe über 15 m |
Bei gleicher Leistung verbraucht ein 12-V-System etwa doppelt so viel Strom wie ein 24-V-System. Dieser höhere Strom erfordert dickere Drähte, größere Anschlüsse und mehr Stromeinspeisepunkte. Die 24-V-Option ist ideal für die meisten Arbeiten im Wohnbereich. Es unterstützt Läufe bis zu 10 Metern ohne zusätzliche Einspeisungen. Das 48-V-System eignet sich für Großprojekte und Installationen über große Entfernungen, erfordert jedoch kompatible Streifen und Verbrauchsmaterialien, die teurer sind.
Installateure sollten immer die maximale Lauflänge des Streifens überprüfen, bevor sie die Platzierung des Netzteils planen. Dieser einfache Schritt verhindert Spannungsabfallprobleme, bevor sie auftreten. Als allgemeine Regel gilt, dass die Spannung für das Projekt so niedrig wie möglich gehalten wird, während lange Läufe in kürzere Abschnitte aufgeteilt werden, wobei die Stromquelle in der Mitte positioniert wird.
Diese Reise begann mit der Physik des Widerstands und endete mit praktischen Lösungen. Dieses Phänomen ist eine lösbare technische Herausforderung und kein Konstruktionsfehler. Zwei Imbissbuden stechen hervor. Bei Neuinstallationen sorgt die Wahl von 24-V- oder 48-V-LED-Streifen für mehr Spielraum und hilft, den Spannungsabfall zu verringern. Bei vorhandenen 12-V-LED-Lichtleisten wird die LED-Leistung durch Stromeinspeisung in strategischen Abständen wiederhergestellt. Das Verständnis der Spannungspegelanforderungen hilft, Spannungsabfälle zu vermeiden. Eine solche Planung während der Entwurfsphase verhindert kostspielige Nacharbeiten und Unzufriedenheit beim Kunden. Eine einfache Vorkalkulation eliminiert häufige Rückrufe und spart Arbeitsstunden und Material. Diese beiden Strategien bilden den Kern effektiver Lösungen. Diese Lösungen verhindern Probleme mit LED-Streifen. Mit diesen praktischen Lösungen erstrahlen ultralange LED-Strecken in gleichmäßiger Brillanz.
Ein 12-V-System unterstützt normalerweise Strecken von bis zu 5 Metern, bevor ein Spannungsabfall sichtbar wird. Über diese Länge hinaus wird das andere Ende merklich dunkler. Die höhere Stromaufnahme von 12-V-Streifen beschleunigt diesen Verlust. Installateure sollten kürzere Abschnitte einplanen oder für längere Strecken auf 24 V umrüsten.
Ein dickerer Draht führt mehr Strom bei geringerem Widerstand. Eine niedrigere AWG-Zahl bedeutet einen dickeren Leiter. Für Strecken über 10 Meter reicht ein 18-AWG-Draht aus. Projekte mit einer Länge von 20 Metern erfordern eine Stärke von 14 AWG oder mehr. Durch die richtige Leitungswahl wird der Spannungsverlust deutlich reduziert.
Ja. Durch die Stromeinspeisung werden parallele Drähte von der Stromversorgung zu mehreren Punkten entlang des Streifens hinzugefügt. Diese Technik unterteilt den elektrischen Pfad in kürzere Segmente. Bei einem 12-V-Streifen stellt die Einspeisung alle 5 Meter die Helligkeit wieder her. Die Methode eignet sich gut für die Nachrüstung abgeschlossener Installationen, ohne das gesamte System auszutauschen.
Für Wohnprojekte bis zu 15 Metern bieten 24-V-LED-Lichtbänder die beste Balance. Gewerbliche Installationen mit mehr als 20 Metern Länge profitieren von 48-V-Systemen. Eine höhere Spannung verringert die Stromaufnahme, wodurch der Spannungsabfall minimiert wird. Das Netzteil muss genau mit der Nennspannung des Streifens übereinstimmen.
Der Abstand zwischen dem Netzteil und dem anderen Ende des Streifens wirkt sich direkt auf die Helligkeit aus. Längere Kabelwege erhöhen den Widerstand und erhöhen den Spannungsabfall. Wenn Sie das Netzteil nahe der Mitte des Streifens platzieren, halbiert sich der effektive Abstand. Diese einfache Positionierungsstrategie verbessert die Einheitlichkeit in der gesamten LED-Installation.
