NH2020S EL Die extralange flexible LED-Neonlösung

Seitliche Biegung und Beleuchtung von oben, verbesserte 2835-LED im Inneren, zweifarbige Silikonextrusion, UV- und gelblich beständig, IP67 und salznebelbeständig, max. 50 Meter Länge für Einzelstromeingang,L70B50 > 50.000 Stunden,UL 94 V-0,Einfache Installation und erneutes Anschließen von Zubehör,Min. Biegeradius 20cm

Besonderheit

Seitliche Biegung und Top-Beleuchtung

Verbesserte 2835-LED im Inneren

Zweifarbige Silikonextrusion

UV- und vergilbungsbeständig

IP67 und salznebelbeständig

Max. 50 Meter Länge für Einzeleinspeisung

L70B50 > 50.000 Stunden

UL 94 V-0

Einfache Installation und erneutes Anschließen von Zubehör

Min. Biegeradius 20cm

Anwendung

Hochhaus- und große Brückenbeleuchtungsprojekt

Langstreckenbeleuchtung oder Voutenbeleuchtung

Schiffe, Boote und Lastwagen skizzieren die Beleuchtung

Badezimmer, Spa-Raumbeleuchtung

Abmessungen und Gewicht

Hinweise:

1.Einheit: mm

2. Gewicht: 450 g/m

Umgebungs- und Anwendungsbedingungen

Umgebungstemperaturbereich (Ta bei freier Luft)	-40℃ ~ +55℃
Betriebstemperaturbereich (Gehäuse) (Tc)	-40℃ ~ +65℃
Lagertemperaturbereich	-40℃ ~ +85℃
IP-Schutzart	IP67
ESD-Schutz	Kontakt 4KV, Luft 8KV

Elektrische Parameter

Artikel	NH2020S-EL-12W	NH2020S-EL-9W	NH2020S-EL-6W	NH2020S-EL-4W
Versorgungsspannungsbereich (Vdc)	48,0 ± 1,0	48,0 ± 1,0	48,0 ± 1,0	48,0 ± 1,0
Typ. Leistung pro Meter (W)	12	9	6	4
Leistungsbereich pro Meter (W)	10,8~13,2	8.1~9.9	5.4~6.6	3,6~4,4
Max. Länge für einseitigen Stromeingang (m)	34	40	50	50
LED-Anzahl pro Meter (Stk.)	130	130	130	130
Länge der Schneideinheit (mm)	100	100	100	100

*Die angegebenen Daten sind typische Testwerte bei 25 °C, Messtoleranz +/-10 %.

Optische Parameter

Teile-Nr.	Kolorimetrische Parameter				Typ. Fluss (lm/m)	Typ. Wirksamkeit (lm/W)
Teile-Nr.	Farbe	Wert	Wertebereich	CRI	Typ. Fluss (lm/m)	Typ. Wirksamkeit (lm/W)
NH2020S-EL-12W	Weiß	6500K	6000 ~ 7000 K	>80	719	60
	Weiß	5000K	4800 ~ 5300 K	>80	719	60
	Weiß	4000K	3800 ~ 4150 K	>80	719	60
	Weiß	3000K	2950 ~ 3150 K	>80	685	57
	Weiß	2700K	2650~2850K	>80	651	54
	Weiß	6500K	6000 ~ 7000 K	>90	625	52
	Weiß	5000K	4800 ~ 5300 K	>90	625	52
	Weiß	4000K	3800 ~ 4150 K	>90	625	52
	Weiß	3000K	2950 ~ 3150 K	>90	596	50
	Weiß	2700K	2650~2850K	>90	566	47
NH2020S-EL-9W	Weiß	6500K	6000 ~ 7000 K	>80	551	61
	Weiß	5000K	4800 ~ 5300 K	>80	551	61
	Weiß	4000K	3800 ~ 4150 K	>80	551	61
	Weiß	3000K	2950 ~ 3150 K	>80	525	58
	Weiß	2700K	2650~2850K	>80	499	55
	Weiß	6500K	6000 ~ 7000 K	>90	479	53
	Weiß	5000K	4800 ~ 5300 K	>90	479	53
	Weiß	4000K	3800 ~ 4150 K	>90	479	53
	Weiß	3000K	2950 ~ 3150 K	>90	457	51
	Weiß	2700K	2650~2850K	>90	434	48
NH2020S-EL-6W	Weiß	6500K	6000 ~ 7000 K	>80	368	61
	Weiß	5000K	4800 ~ 5300 K	>80	368	61
	Weiß	4000K	3800 ~ 4150 K	>80	368	61
	Weiß	3000K	2950 ~ 3150 K	>80	350	58
	Weiß	2700K	2650~2850K	>80	333	55
	Weiß	6500K	6000 ~ 7000 K	>90	320	53
	Weiß	5000K	4800 ~ 5300 K	>90	320	53
	Weiß	4000K	3800 ~ 4150 K	>90	320	53
NH2020S-EL-4W	Weiß	3000K	2950 ~ 3150 K	>90	304	51
	Weiß	2700K	2650~2850K	>90	289	48
	Weiß	6500K	6000 ~ 7000 K	>80	252	63
	Weiß	5000K	4800 ~ 5300 K	>80	252	63
	Weiß	4000K	3800 ~ 4150 K	>80	252	63
	Weiß	3000K	2950 ~ 3150 K	>80	240	60
	Weiß	2700K	2650~2850K	>80	228	57
	Weiß	6500K	6000 ~ 7000 K	>90	219	55
	Weiß	5000K	4800 ~ 5300 K	>90	219	55
	Weiß	4000K	3800 ~ 4150 K	>90	219	55

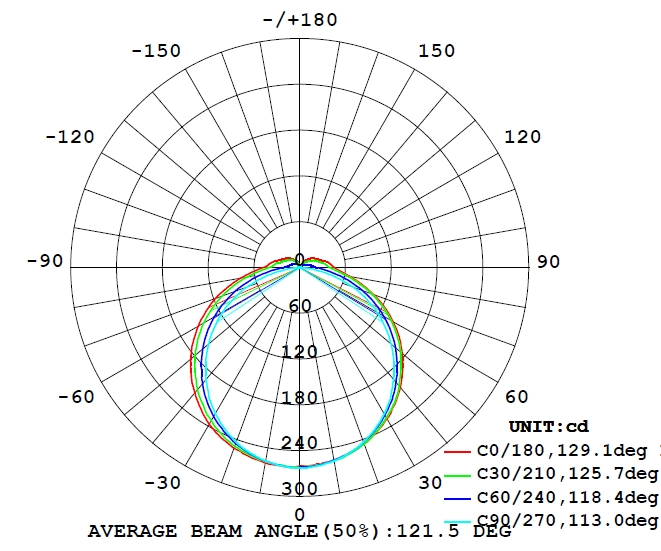

Optionale Abstrahlwinkel:

Anschlüsse

IP67-Stromversorgung und Endkappe durch Einspritzung

Feed beenden

Untertransport

Seiteneinzug

Installationszubehör

Typ 1, AL-Clip für die Außenanwendung (AL 50 mm/Stück mit 2 Clips)

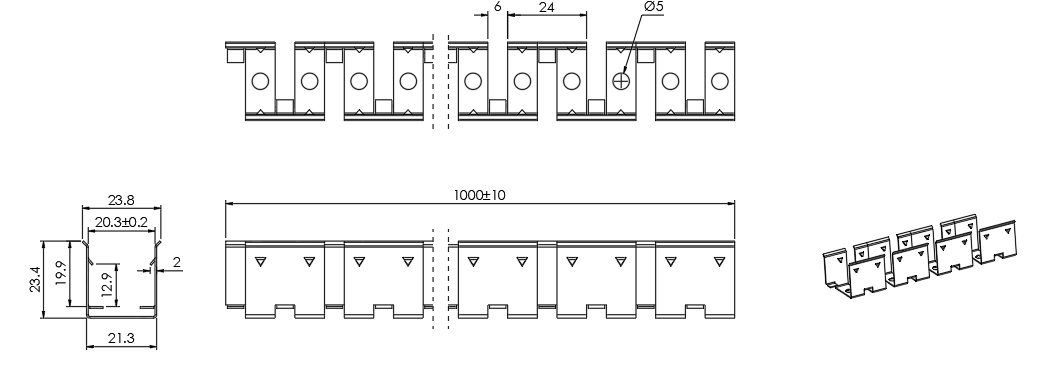

Typ 2, 1 Meter AL EC-Profil für die Außenanwendung

Typ 3, Edelstahlkette
