NF1418S Das flexible LED-Linear

Seitlich gebogener AL Chain+-Silikondiffusor, gleichmäßige Beleuchtungsoberfläche, seitlich gebogen, einfache Installation, IP65 und salznebelbeständig, L70B50 > 50.000 Stunden, UL 94 V-0, einfache Installation und erneutes Anschließen von Zubehör, min. Biegeradius 15 cm

Besonderheit

Seitlich gebogener AL Chain+ Silikondiffusor

Gleichmäßige Beleuchtungsoberfläche

Seitliche Biegung

Einfache Installation

IP65 und salznebelbeständig

L70B50 > 50.000 Stunden

UL 94 V-0

Einfache Installation und erneutes Anschließen von Zubehör

Min. Biegeradius 15 cm

Anwendung

Lineare Innenbeleuchtung

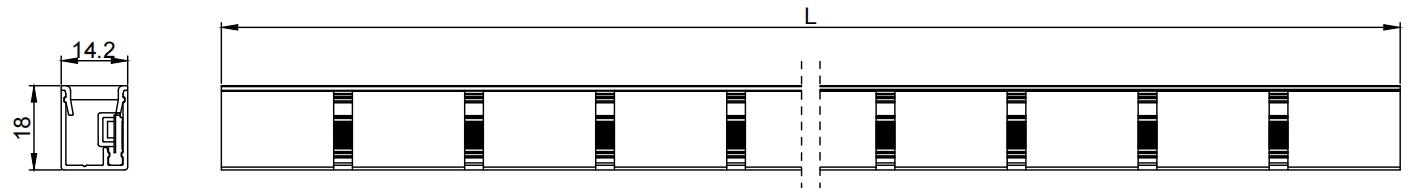

Abmessungen und Gewicht

Hinweise:

1.Einheit: mm

2. Gewicht: 230 g/m

Umgebungs- und Anwendungsbedingungen

Umgebungstemperaturbereich (Ta bei freier Luft)	-40℃ ~ +55℃
Betriebstemperaturbereich (Gehäuse) (Tc)	-40℃ ~ +65℃
Lagertemperaturbereich	-40℃ ~ +85℃
IP-Schutzart	IP65
ESD-Schutz	Kontakt 4KV, Luft 8KV

Elektrische Parameter

Artikel	Einfarbig	TW
Versorgungsspannungsbereich (Vdc)	24,0 ± 1,0	24,0 ± 1,0
Typ. Leistung pro Meter (W)	10	10
Leistungsbereich pro Meter (W)	9~11	9~11
Max. Länge für einseitigen Stromeingang (m)	10	10
Max. Länge für zwei Enden Stromeingang (m)	15	15
LED-Anzahl pro Meter (Stk.)	120	216
Länge der Schneideinheit (mm)	50	55,5

Optische Parameter

Teile-Nr.	Kolorimetrische Parameter				Typ. Fluss (lm/m)	Typ. Wirksamkeit (lm/W)
	Farbe	Wert	Wertebereich	CRI	Typ. Fluss (lm/m)	Typ. Wirksamkeit (lm/W)
Einfarbig	Weiß	6500K	6000 ~ 7000 K	>80	389	39
	Weiß	5000K	4800 ~ 5300 K	>80	389	39
	Weiß	4000K	3800 ~ 4150 K	>80	389	39
	Weiß	3000K	2950 ~ 3150 K	>80	370	37
	Weiß	2700K	2650~2850K	>80	352	35
	Weiß	6500K	6000 ~ 7000 K	>90	330	33
	Weiß	5000K	4800 ~ 5300 K	>90	330	33
	Weiß	4000K	3800 ~ 4150 K	>90	330	33
	Weiß	3000K	2950 ~ 3150 K	>90	315	31
	Weiß	2700K	2650~2850K	>90	299	30
	Rot	622,5 nm	620–630 nm	/	120	12
	Grün	525 nm	520–530 nm	/	270	27
	Blau	467,5 nm	465–475 nm	/	68	7
TW	Weiß	6500K	6000 ~ 7000 K	>80	410	41
TW	Weiß	2700K	2650~2850K	>80	371	37

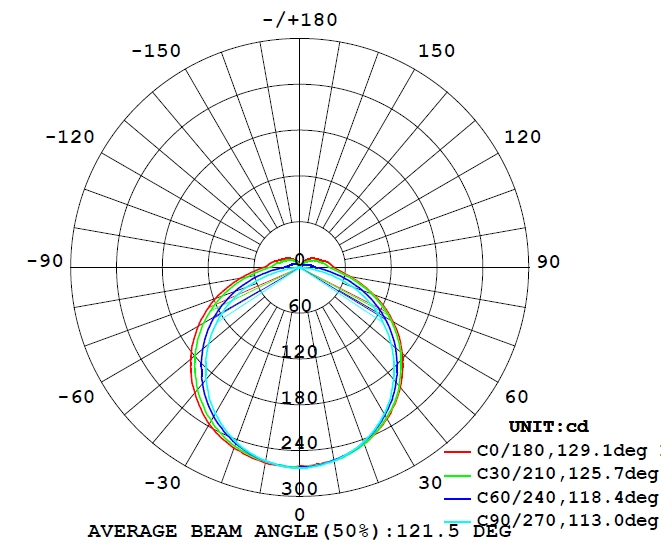

Optionale Abstrahlwinkel:

Installationsanleitung

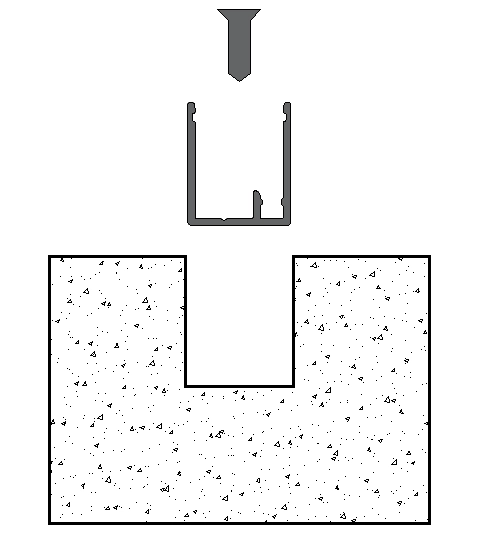

Einbaumontage

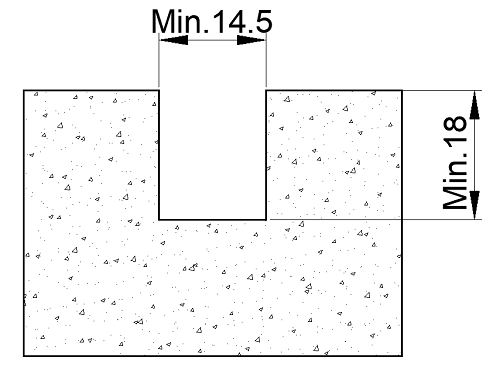

Rillen auf der Montagefläche

Befestigen Sie das AL-Profil mit 3,5-mm-Schrauben in der Nut

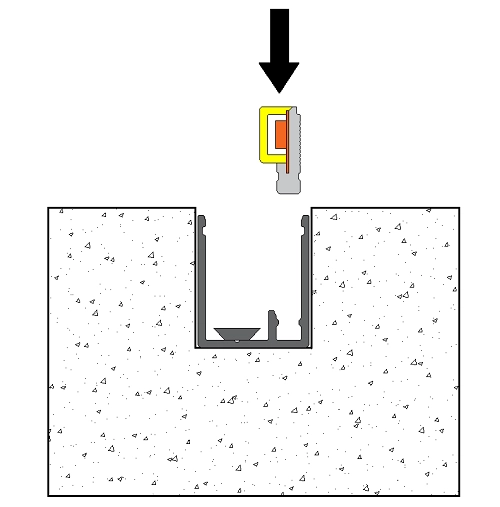

Drücken Sie den LED-Streifen in das AL-Profil

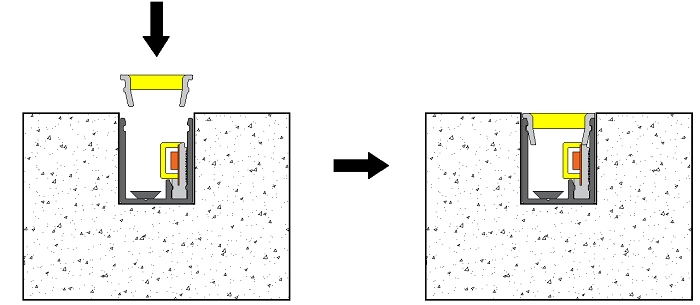

Drücken Sie den Silikondiffusor in das AL-Profil

Oberflächenmontage

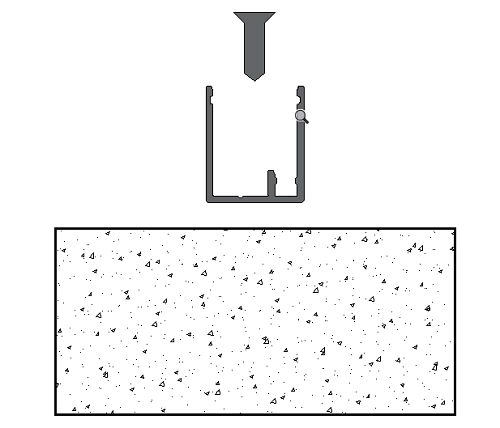

Befestigen Sie das AL-Profil mit 3,5-mm-Schrauben in der Montagefläche

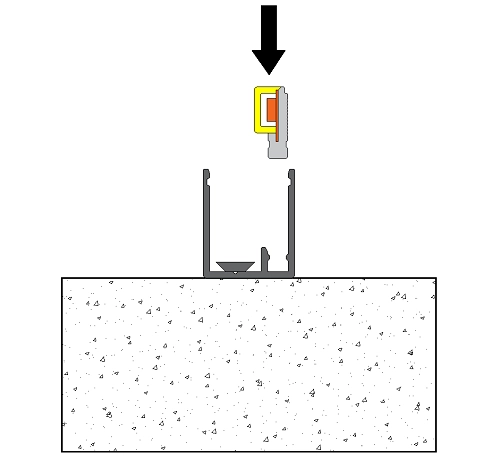

Drücken Sie den LED-Streifen in das AL-Profil

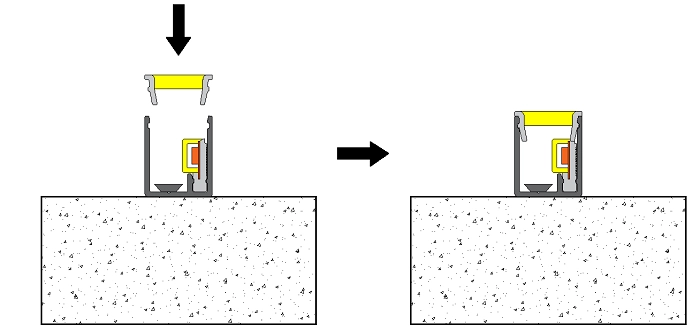

Drücken Sie den Silikondiffusor in das AL-Profil

Drahtverbindung

Einfarbige Kabelinformationen

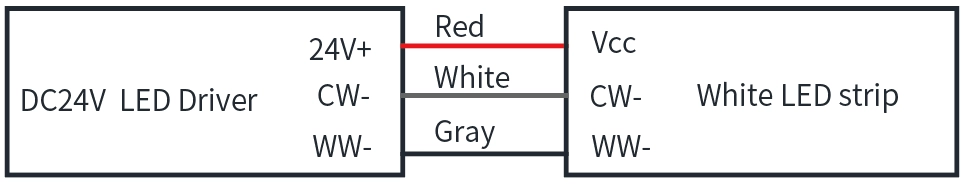

TW-Kabelinformationen
