NF2020TS Das flexible LED-Linear

Frei gebogener AL Chain+-Silikondiffusor, gleichmäßige Beleuchtungsoberfläche, flexible Biegung, einfache Installation, IP65 und salznebelbeständig, L70B50 > 50.000 Stunden, UL 94 V-0, einfache Installation und erneutes Anschließen von Zubehör, min. Biegeradius 15 cm

Besonderheit

Frei gebogener AL Chain+ Silikondiffusor

Gleichmäßige Beleuchtungsoberfläche

Flexibles Biegen

Einfache Installation

IP65 und salznebelbeständig

L70B50 > 50.000 Stunden

UL 94 V-0

Einfache Installation und erneutes Anschließen von Zubehör

Min. Biegeradius 15 cm

Anwendung

Lineare Innenbeleuchtung

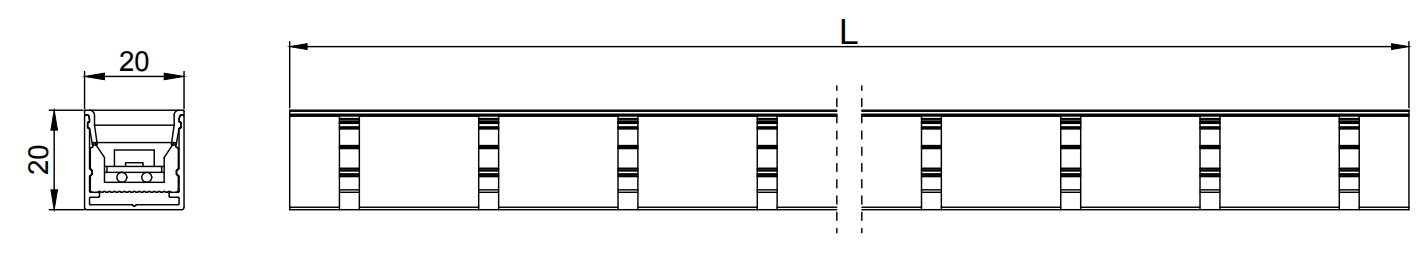

Abmessungen und Gewicht

Hinweise:

1.Einheit: mm

2. Gewicht: 400 g/m

Umgebungs- und Anwendungsbedingungen

Umgebungstemperaturbereich (Ta bei freier Luft)	-40℃ ~ +55℃
Betriebstemperaturbereich (Gehäuse) (Tc)	-40℃ ~ +65℃
Lagertemperaturbereich	-40℃ ~ +85℃
IP-Schutzart	IP65
ESD-Schutz	Kontakt 4KV, Luft 8KV

Elektrische Parameter

Artikel	Einfarbig	TW	RGB	DMX RGB	RGBW	DMX RGBW
Versorgungsspannungsbereich (Vdc)	24,0 ± 1,0	24,0 ± 1,0	24,0 ± 1,0	24,0 ± 1,0	24,0 ± 1,0	24,0 ± 1,0
Typ. Leistung pro Meter (W)	12	12	12	18	12	18
Leistungsbereich pro Meter (W)	10,8~13,2	10,8~13,2	10,8~13,2	16.2~19.8	10,8~13,2	16.2~19.8
Max. Länge für einseitigen Stromeingang (m)	10	10	5	5	5	5
Max. Länge für zwei Enden Stromeingang (m)	15	15	10	10	10	10
LED-Anzahl pro Meter (Stk.)	120	105+105	96	96	96	96
Länge der Schneideinheit (mm)	50	28.6	62,5	62,5	62,5	62,5
Pixel pro Meter	/	/	/	16	/	16
IC-Typ	/	/	/	SM18522	/	SM18522

Optische Parameter

Teile-Nr.	Kolorimetrische Parameter				Typ. Fluss (lm/m)	Typ. Wirksamkeit (lm/W)
Teile-Nr.	Farbe	Wert	Wertebereich	CRI	Typ. Fluss (lm/m)	Typ. Wirksamkeit (lm/W)
	Weiß	6500K	6000 ~ 7000 K	>80	840	70
	Weiß	5000K	4800 ~ 5300 K	>80	840	70
Einfarbig	Weiß	4000K	3800 ~ 4150 K	>80	840	70
	Weiß	3000K	2950 ~ 3150 K	>80	800	67
	Weiß	2700K	2650~2850K	>80	760	63
	Weiß	6500K	6000 ~ 7000 K	>90	714	60
	Weiß	5000K	4800 ~ 5300 K	>90	714	60
	Weiß	4000K	3800 ~ 4150 K	>90	714	60
	Weiß	3000K	2950 ~ 3150 K	>90	680	57
	Weiß	2700K	2650~2850K	>90	646	54
	Rot	622,5 nm	620–630 nm	/	260	22
	Grün	525 nm	520–530 nm	/	585	49
	Blau	467,5 nm	465~475nn	/	140	12
TW	Weiß	6500K	6000 ~ 7000 K	>80	840	70
TW	Weiß	2700K	2650~2850K	>80	760	63
RGB	Rot	622,5 nm	620–630 nm	/	70	18
	Grün	525 nm	520–530 nm	/	170	43
	Blau	467,5 nm	465~475nn	/	40	10
	Alles an	/	/	/	280	23
DMX RG B	Rot	622,5 nm	620–630 nm	/	85	10
	Grün	525 nm	520–530 nm	/	200	24
	Blau	467,5 nm	465~475nn	/	50	6
	Alles an	/	/	/	335	19
RGBW	Rot	622,5 nm	620–630 nm	/	50	17
	Grün	525 nm	520–530 nm	/	120	40
	Blau	467,5 nm	465~475nn	/	30	10
	Weiß	3000K	2950 ~ 3150 K	>80	170	57
	Alles an	/	/	/	370	31
DMX RGB W	Rot	622,5 nm	620–630 nm	/	60	8
	Grün	525 nm	520–530 nm	/	130	18
	Blau	467,5 nm	465~475nn	/	35	5
	Weiß	3000K	2950 ~ 3150 K	>80	190	26
	Alles an	/	/	/	415	23

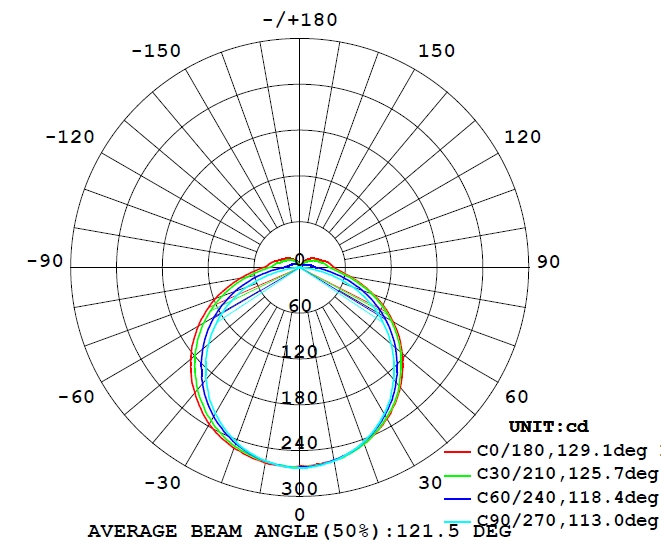

Optionale Abstrahlwinkel:

Installationsanleitung

Einbaumontage

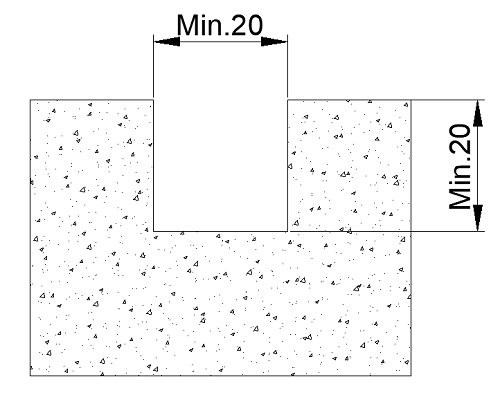

Rillen auf der Montagefläche

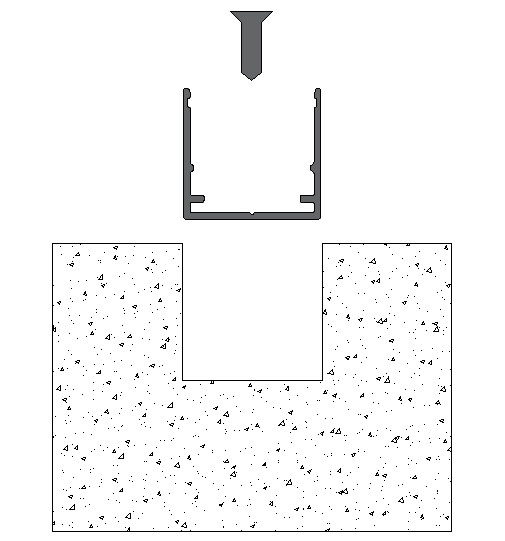

Befestigen Sie das AL-Profil mit 3,5-mm-Schrauben in der Nut

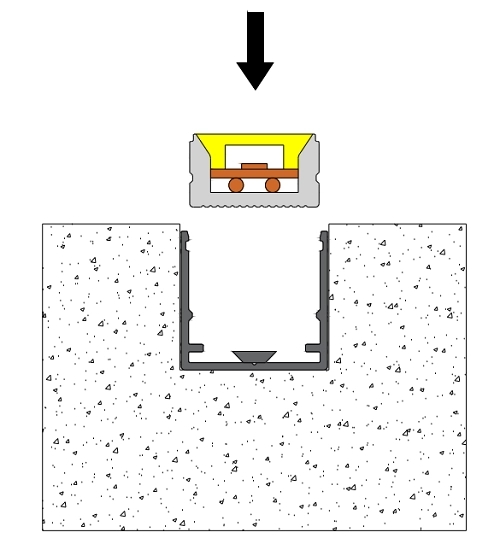

Drücken Sie den LED-Streifen in das AL-Profil

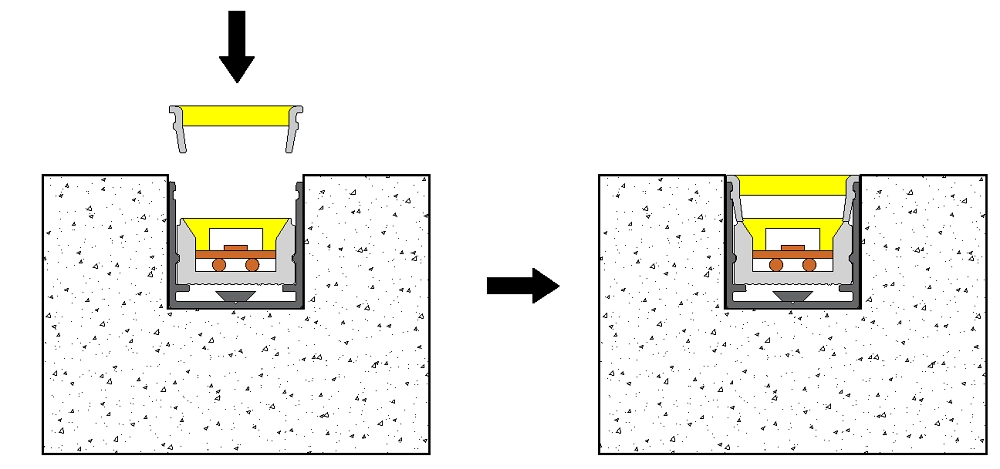

Drücken Sie den Silikondiffusor in das AL-Profil

Oberflächenmontage

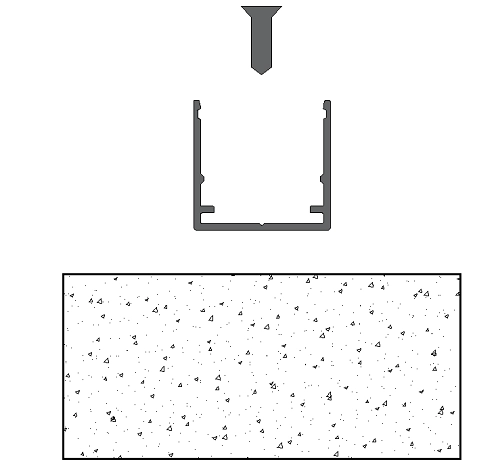

Befestigen Sie das AL-Profil mit 3,5-mm-Schrauben in der Montagefläche

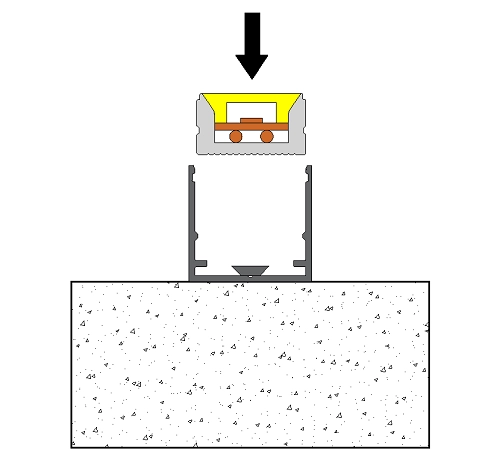

Drücken Sie den LED-Streifen in das AL-Profil

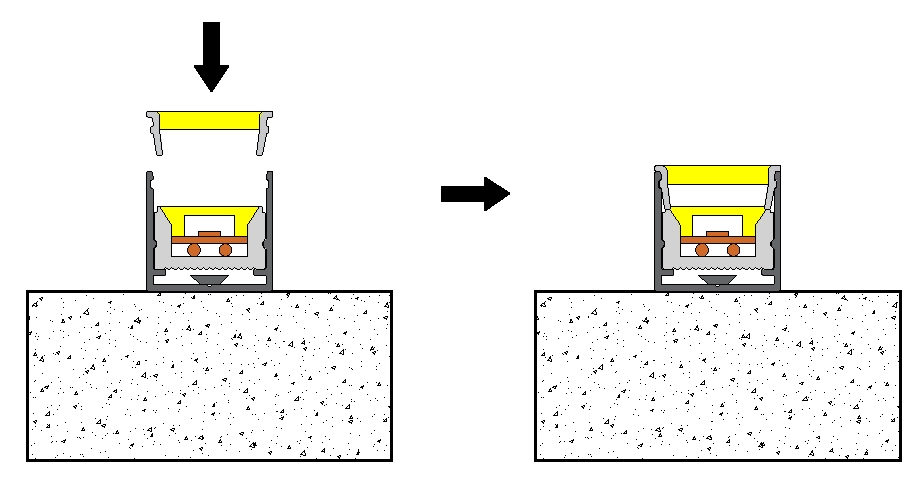

Drücken Sie den Silikondiffusor in das AL-Profil

Drahtverbindung

Einzelfarben-Kabelinformationen

TW-Kabelinformationen

RGB-Kabelinformationen

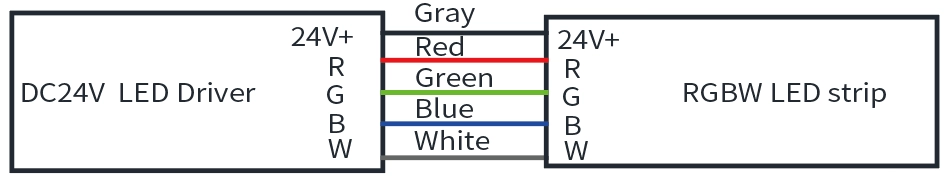

RGBW-Kabelinformationen

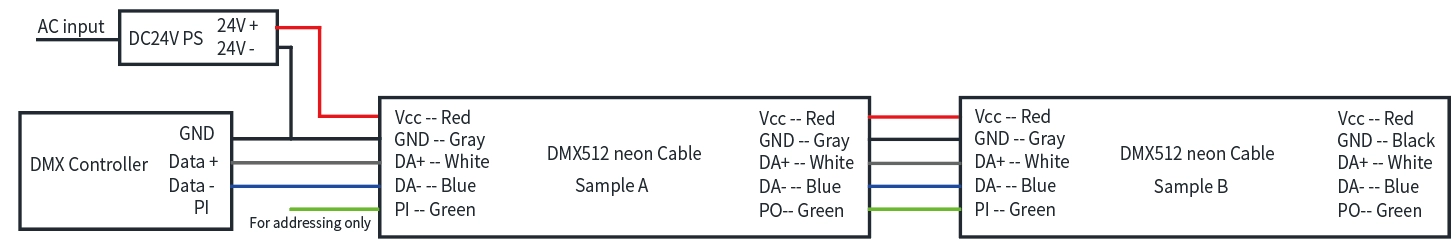

DMX512 RGB/RGBW-Kabelinformationen:
