So vermeiden Sie Spannungsabfälle bei Projekten mit ultralangen LED-Flex-Beleuchtungssystemen

Ein LED-Flexstreifen leuchtet hell in der Nähe seines Netzteils. Das andere Ende verblasst, ändert die Farbe oder flackert. Dieses Symptom weist auf einen Spannungsabfall hin, der sich mit zunehmender Laufzeit verschlimmert. Die Lösung kombiniert fünf Methoden: 24-V-Stromversorgung, dickerer Kupferdraht, Parallelverdrahtung, Stromeinspeisung und kürzere Stromsegmente. Zwei Zahlen leiten jede Entscheidung. Die Formel lautet V = I x R. Dabei stellt V den Spannungsverlust dar, I steht für den Strom in Ampere und R ist der Hin- und Rückwiderstand des Drahtes in Ohm. Als zweites gilt eine Sicherheitsmarge von 20 % für die Stromversorgung. Der ultralange LED Flex von NOVANEON bewältigt längere Läufe. Eine korrekte Verkabelung ist weiterhin unerlässlich. Dieser Leitfaden bietet eine praktische Schritt-für-Schritt-Anleitung für jedes Projekt eines ultralangen LED-Flex-Beleuchtungssystems.

Wichtige Erkenntnisse

· Berechnen Sie den Spannungsabfall, bevor Sie Komponenten kaufen. Verwenden Sie die Formel V = I x R. Dies verhindert eine zu kleine Verkabelung. Es verhindert dunkle Streifen.

· Wählen Sie für lange Fahrten 24 V anstelle von 12 V. Dadurch halbiert sich die Stromaufnahme bei gleicher Wattzahl. Ein geringerer Strom reduziert den Spannungsabfall.

· Verwenden Sie für Streifenabschnitte eine Parallelverdrahtung. Jeder Abschnitt wird direkt an die Stromversorgung angeschlossen. Dadurch wird ein Spannungsverlust bei der Verkettung verhindert.

· Teilen Sie lange Läufe in kürzere Kraftzonen auf. Jede Zone erhält eine eigene Zuleitung. Ein geringerer Strom pro Zone reduziert den Spannungsabfall.

· Nutzen Sie die Stromeinspeisung an mehreren Stellen entlang des Bandes. Diese Methode liefert eine konstante Leistung. Es sorgt dafür, dass die Helligkeit von Ende zu Ende gleichmäßig bleibt.

· Verwenden Sie für Zuleitungen dicken Kupferdraht. Platzieren Sie Netzteile in der Nähe des Streifens. Diese Optionen reduzieren den Spannungsabfall.

· Dimensionieren Sie das Netzteil mit einem Sicherheitsspielraum von 20 %. Beladen Sie das Gerät auf 80 % Kapazität. Dies schützt den Fahrer vor Überhitzung.

· Überprüfen Sie nach der Installation die Spannung am anderen Ende mit einem Multimeter. Dieser Messwert bestätigt die korrekte Spannung. Es erkennt Verkabelungsfehler frühzeitig.

Kurze Antwort: Vermeiden Sie Spannungsabfälle mit 24 V und Parallelstrom

Verwenden Sie 24 V statt 12 V

Ein 24-V-System verbraucht nur halb so viel Strom wie ein 12-V-System mit der gleichen Leistung. Dieser Zusammenhang folgt dem Ohmschen Gesetz. Ein geringerer Strom bedeutet geringere Widerstandsverluste entlang der Kupferleiterbahnen. Die folgende Tabelle fasst den Unterschied zusammen.

Ein 24-V-Streifen behält daher über einen viel längeren Dauerbetrieb eine konstante Helligkeit bei, bevor ein Spannungsabfall spürbar wird. Für Strecken von mehr als etwa 16 Fuß wird 24 V empfohlen, da es eine größere Flexibilität und gleichmäßige Helligkeit bietet. Die Ultra-Long-LED-Flex-Serie von NOVANEON ist eine speziell entwickelte Option für größere Längen. Es reduziert die Anforderungen an Verbindungspunkte und Stromeinspeisung.

Führen Sie den Streifen an mehreren Punkten ein

Unter Stromeinspeisung versteht man die Stromeinspeisung an mehreren Punkten entlang des Bandes statt nur an einem Ende. Diese Methode wirkt einem Spannungsabfall bei langen Läufen entgegen. Ein 24-V-Streifen benötigt weniger Einspeisepunkte als ein 12-V-Streifen gleicher Länge und Leistung. Der geringere Strom in einem 24-V-System führt über die gleiche Entfernung zu wesentlich geringeren widerstandsinduzierten Spannungsverlusten.

Installateure sollten Streifen nicht einfach aneinanderreihen. Der Gesamtbetrieb eines einzelnen Netzteils darf den empfohlenen Höchstwert nicht überschreiten, ohne dass es zu einem Spannungsabfall kommt. Die Krafteinspeisung verlängert die effektive Lauflänge. Dadurch bleibt die Helligkeit über die gesamte Installation hinweg gleichmäßig.

Verkürzen Sie die Laufzeiten mit der Stromverteilung

Die Stromverteilung unterteilt eine lange Strecke in kürzere, unabhängig gespeiste Zonen. Jede Zone erhält Strom von einer nahegelegenen Zuleitung. Dieser Ansatz verkürzt die Distanz, die der Strom durch die Kupferleiterbahnen des Streifens zurücklegen muss. Kürzere Distanzen bedeuten geringeren Widerstand und weniger Spannungsverlust.

Ein 24-V-System unterstützt längere Zonen als ein 12-V-System. Dadurch verringert sich die Gesamtzahl der benötigten Einspritzpunkte. Die ultralange LED-Flex-Serie von NOVANEON unterstützt größere Entfernungen bei stabiler Leistung. Es reduziert die Anzahl der Einspritzpunkte, die für ein ultralanges LED-Flex-Beleuchtungssystem erforderlich sind. Die richtige Stromversorgungskapazität und Verkabelung ist immer noch wichtig. Installateure sollten den Spannungsabfall berechnen, bevor sie Komponenten kaufen.

Ursachen und Auswirkungen von Spannungsabfällen

Widerstand in langen Kupferspuren

Jeder LED-Flexstreifen enthält dünne Kupferleiterbahnen, die entlang seiner Länge Strom leiten. Diese Leiterbahnen besitzen einen elektrischen Widerstand. Je länger der Streifen wird, desto größer wird der Gesamtwiderstand. Der Strom muss durch mehr Widerstand weiter wandern. Dieser Widerstand wandelt elektrische Energie in Wärme um und das andere Ende erhält eine niedrigere Spannung.

Herkömmliche LED-Streifen haben mit diesem Problem zu kämpfen. Sie erfordern häufige Stromeinspeisungspunkte, um eine gleichmäßige Helligkeit aufrechtzuerhalten. Die ultralangen LED-Flex-Produkte von NOVANEON lösen dieses Problem anders. Sie minimieren Verbindungspunkte und sorgen gleichzeitig für eine stabile Helligkeit über längere Laufzeiten hinweg.

Der Leiterbahnwiderstand von Kupfer hängt von der Materialqualität und der Querschnittsfläche ab. Dickeres Kupfer bietet einen geringeren Widerstand pro Meter. Breitere Leiterbahnen reduzieren den Spannungsverlust über jede beliebige Entfernung. Selbst gutes Kupfer weist jedoch noch Widerstand auf. Installateure müssen die maximalen Leitungslängen einhalten, Netzteile mit höherer Spannung verwenden, den Strom von beiden Enden einspeisen und einen dickeren Zuleitungsdraht wählen.

Helligkeitsverlust und Farbverschiebung

Das sichtbarste Symptom eines Spannungsabfalls ist eine ungleichmäßige Helligkeit. Der Streifen leuchtet hell in der Nähe der Stromquelle. Zum anderen Ende hin wird das Licht stetig dunkler. Wenn die Spannung abnimmt, erhält jede LED weniger Strom. Die Lichtleistung nimmt proportional ab.

Die Farbverschiebung geht mit dem Ausbleichen einher. Weiße LED-Strahler ändern ihren Farbton, wenn sich die Vorwärtsspannung ändert. Ein Streifen, der am Anfang reinweiß erscheint, wirkt am Ende warm oder gelb. Diese Inkonsistenz ruiniert die Architekturbeleuchtung. Eine Fassade mit allmählichen Farbveränderungen wirkt unprofessionell.

Es kann auch zu Flackern kommen. Wenn sich die verfügbare Spannung dem vom LED-Treiber erforderlichen Minimum nähert, wird der Ausgang instabil. Das Flimmern mag zwar subtil sein, wird aber von Kameras und Bewegungssensoren erkannt. Die einzige zuverlässige Lösung besteht darin, den Spannungsabfall von vornherein zu verhindern.

Hitzestau und Fahrerstress

Widerstandsverluste in LED-Schaltkreisen erzeugen unerwünschte Wärme. Starkstromführende Kupferleiterbahnen erwärmen sich schnell. Durch die Reduzierung des Widerstandsverlusts wird die Wärmeerzeugung direkt verringert. Niederohmige Komponenten in Hochstrompfaden, wie z. B. MOSFETs mit niedrigem RDS(on), minimieren Spannungsabfall und Betriebswärme. Diese Komponenten erscheinen in gut gestalteten Treibern, die Installationsbedingungen bleiben jedoch entscheidend.

Mit zunehmender Streifenlänge sinkt die Spannung aufgrund der Kupferleiterbahn und des Versorgungsdrahtwiderstands stetig. Dieser Abfall belastet den LED-Treiber. Der Fahrer arbeitet härter, um den Nennstrom aufrechtzuerhalten. Zusätzlicher Aufwand verkürzt die Produktlebensdauer und erhöht die Betriebstemperatur. Die Fahrereffizienz ist wichtig. Effiziente Schalttopologien verschwenden weniger Energie als Wärme als ineffiziente Linearregler.

Hitze bedroht ein ultralanges LED-Flex-Beleuchtungssystem . Es sammelt sich im Streifen und im Inneren des Treibergehäuses. Übermäßige Hitze beschleunigt die Verschlechterung des LED-Emitters. Außerdem werden mit der Zeit Lötverbindungen und Isolierung beschädigt. Ein heißes System fällt vorzeitig aus.

Prävention folgt einfachen Regeln. Beachten Sie die maximale Streifenlänge für die gewählte Spannung. Verwenden Sie 24-V-Systeme anstelle von 12 V. Strom von mehreren Punkten einspeisen. Wählen Sie einen dicken Kupferzuleitungsdraht. Diese Maßnahmen reduzieren Widerstandsverluste, halten die Temperaturen unter Kontrolle und schützen sowohl LEDs als auch den Treiber.

Berechnen Sie Spannungsabfall und sichere Lauflängen

Die grundlegende Spannungsabfallformel

V = I x R

Das Ohmsche Gesetz bildet die Grundlage für jede Spannungsabfallberechnung. Die Beziehung besagt, dass der Spannungsverlust dem Strom multipliziert mit dem Widerstand entspricht. Für einen einfachen Stromkreis multipliziert ein Lesegerät den Strom in Ampere mit dem Leiterwiderstand in Ohm. Das Ergebnis gibt den Spannungsverlust entlang dieses Leiters an. Diese grundlegende Beziehung erweitert sich zu einer praktischeren Form für LED-Streifeninstallationen. Die branchenübliche Formel für Niederspannungs-LED-Systeme lautet VD = (2 × L × I × R) / 1000. In dieser Gleichung stellt VD den Spannungsabfall in Volt dar, L steht für die Einwegleiterlänge in Fuß, I ist der Strom in Ampere und R ist der Leiterwiderstand in Ohm pro 1000 Fuß. Der Faktor 2 berücksichtigt sowohl den Hin- als auch den Rückleiter in einem kompletten Stromkreis.

Verwenden Sie die Round-Trip-Drahtlänge

Ein häufiger Fehler besteht darin, die Hin- und Rückstrecke in die Formel einzugeben. In der Formel ist bereits der Faktor 2 für den Rückweg enthalten. Wenn ein Leser die Hin- und Rückstrecke eingibt, zeigt die Berechnung den doppelten tatsächlichen Spannungsabfall an. Der richtige Ansatz verwendet eine Einwegdistanz für L. Der Strom muss zur Last fließen und zur Quelle zurückkehren. Dieser Hin- und Rückweg verdoppelt den effektiven Widerstand. Installateure, die dieses Detail vergessen, überschätzen den Spannungsverlust und können Komponenten unnötig überdimensionieren. Andere, die den Rückkehrpfad ignorieren, unterschätzen die Verluste völlig und müssen am anderen Ende mit einer Schwächung rechnen. Die Formel verarbeitet dies automatisch, wenn L die Einweglänge darstellt.

Finden Sie die Wattzahl pro Meter Ihres Streifens

Das Datenblatt bildet den Ausgangspunkt für jede Berechnung. Leser sollten die Wattzahl pro Meter für den von ihnen gewählten Streifen ermitteln. Dieser Wert bestimmt sowohl die Wattzahl von LED-Streifen als auch die sichere Lauflänge. Ein Streifen mit einer Nennleistung von 4 Watt pro Fuß verbraucht 4 Watt pro Fuß Länge. Multiplizieren Sie diesen Wert mit der Gesamtlauflänge, um die elektrische Gesamtlast zu ermitteln. Beispielsweise erzeugt ein 50-Fuß-Streifen bei 4 W/Fuß eine Volllastleistung von 200 W. Aus der Systemspannung ergibt sich dann der berechnete Strom. Eine 200-W-Last in einem 24-V-System verbraucht etwa 8,3 A. Dieser berechnete Strom fließt direkt in die Spannungsabfallformel ein. Die gleiche Wattzahl pro Meter bestimmt auch den Stromverbrauch pro Meter für die Energiebudgetierung. Installateure, die diesen Schritt überspringen, können Netzteile oder Zuleitungen nicht richtig dimensionieren.

Maximale Lauflängen bei 5 V, 12 V und 24 V

Die Spannung bestimmt, wie weit ein Streifen laufen kann, bevor eine Stromeinspeisung erforderlich wird. Die folgende Tabelle fasst die maximal empfohlenen Lauflängen zusammen, bevor ein Spannungsabfall spürbar wird.

Bei diesen Zahlen wird von einer typischen Bandlast ausgegangen. Eine höhere Wattzahl pro Meter verkürzt diese Distanzen. Eine niedrigere Wattzahl verlängert sie etwas. Das Muster ist klar: Eine höhere Spannung unterstützt längere Laufzeiten. Ein 24-V-System erreicht ungefähr die doppelte Distanz eines 12-V-Systems, ohne dass zusätzliche Stromeinspeisungen erforderlich sind. Dieser Vorteil erklärt, warum 24 V die bevorzugte Wahl für Projekte mit ultralangen LED-Flex-Beleuchtungssystemen ist .

Industriestandards bieten zusätzliche Orientierungshilfen. Der NEC empfiehlt einen maximalen Spannungsabfall von 3 % für Abzweigstromkreise und 5 % für den kombinierten Einspeise- und Abzweigstromkreis. Bei 12-V-Niederspannungs-LED-Streifensystemen entspricht ein Abfall von 3 % nur 0,36 V. Dieser kleine Verlust kann zu sichtbarer Verdunkelung führen. Viele Profis streben für eine konstante Helligkeit einen Wert von unter 2 % an. Der Industriestandard für Niederspannungsbeleuchtung besteht darin, jede Leuchte innerhalb von 10 % der Nennausgangsspannung des Transformators zu halten. In einem 12-V-System sollte die Spannung bei keinem Gerät unter 10,8 V fallen.

Ein ausgearbeitetes Beispiel verdeutlicht den Prozess. Stellen Sie sich einen 50 Fuß langen 24-V-Streifen mit 4 W/Fuß vor. Die Gesamtlast beträgt 200W. Der Strom beträgt ca. 8,3A. Angenommen, der Installateur verwendet 12 AWG-Draht mit einem Widerstand von 1,98 Ohm pro 1000 Fuß. Die einfache Länge beträgt 50 Fuß. Die Spannungsabfallformel ergibt VD = (2 × 50 × 8,3 × 1,98) / 1000. Dies entspricht ungefähr 1,64 V. Die Versorgungsspannung beträgt 24V. Das andere Ende erhält etwa 22,36 V. Dieser Wert bleibt deutlich im akzeptablen Bereich. Ein 12-V-System mit derselben Last würde 16,6 A verbrauchen und doppelt so viel Spannung verlieren. Das 24V-System schneidet deutlich besser ab.

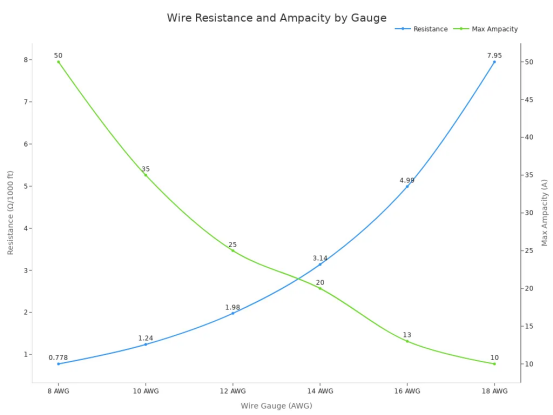

Die folgende Tabelle zeigt, wie der Drahtwiderstand und die maximale Strombelastbarkeit je nach Drahtstärke variieren. Installateure verwenden diese Daten, um Zuleitungskabel auszuwählen, die den Spannungsabfall minimieren.

Ein dickerer Draht bietet einen geringeren Widerstand und eine höhere Stromkapazität. Ein 12 AWG-Draht führt 25 A mit einem Widerstand von 1,98 Ohm pro 1000 Fuß. Ein 18-AWG-Draht führt nur 10 A bei einem Widerstand von 7,95 Ohm pro 1000 Fuß. Der Unterschied ist erheblich. Installateure sollten den Drahtquerschnitt immer an die berechnete Last und den Einwegabstand anpassen. Fünf Methoden reduzieren den Spannungsabfall: Verwenden Sie einen größeren Kabelquerschnitt, reduzieren Sie die Kabellänge, verteilen Sie die Stromversorgung näher an der Last, fügen Sie geeignete Stromeinspeisungspunkte hinzu und entwerfen Sie die Stromverteilung basierend auf den tatsächlichen Last- und Spannungsabfallanforderungen.

Berechnen Sie die Wattleistung des LED-Streifens für die Dimensionierung des Netzteils

Schätzen Sie die Gesamtleistung des LED-Streifens

Die Dimensionierung eines Netzteils beginnt mit einer Zahl: der Gesamtwattleistung, die jeder Streifen in der Installation benötigt. Ein Lesegerät multipliziert die Wattzahl des Streifens pro Meter mit seiner Gesamtlänge. Ein 4 Meter langer Streifen mit einer Nennleistung von 10 W/m verbraucht 40 Watt. Diese Zahl stellt die Volllast-Wattleistung für diesen einzelnen Lauf dar.

Mehrere Läufe erfordern einen anderen Ansatz. Der Installateur berechnet die Wattleistung jedes Streifens einzeln und summiert dann alle Werte, um die Gesamtwattzahl des Streifens zu erhalten. Vier separate 5-Meter-Strecken eines Streifens mit einer Nennleistung von 9,6 W/m erzeugen jeweils 48 Watt. Die kombinierte Belastung erreicht 192 Watt. Diese Gesamtleistung des Streifens bestimmt jede weitere Entscheidung über den LED-Treiber und die Verkabelung.

Eine häufig gestellte Frage ist, wie viele LED-Streifen ich mit einem einzigen Netzteil betreiben kann. Die Antwort hängt ganz von dieser Summe ab. Die Gesamtleistung des Streifens muss unter der sicheren Kapazität des gewählten Geräts bleiben. Ebenso wichtig ist die Spannungsanpassung. Alle Streifen müssen die gleiche Spannung haben wie der Treiber. Das Mischen von 12-V- und 24-V-Streifen an einer Versorgung führt zur Beschädigung von Komponenten.

Die Berechnung gibt auch Auskunft darüber, wie viele LED-Streifen ein Netzteil parallel verarbeiten kann. Jeder Streifen wird direkt mit den Treiberausgängen verbunden. Installateure verketten Streifen niemals durchgehend. Durch diese parallele Anordnung bleibt die Stromaufnahme über alle Strecken hinweg ausgeglichen.

Wenden Sie eine Sicherheitsmarge von 20 % an

Ein Netzteil sollte niemals dauerhaft mit maximaler Leistung betrieben werden. Die branchenübliche 80 %-Regel sorgt dafür, dass die Gesamtleistung des Streifens bei oder unter 80 % der Nennleistung des Geräts bleibt. Diese Vorgehensweise bietet einen Sicherheitspuffer gegen Überhitzung, vorzeitigen Ausfall und ausgelöste Schutzschaltungen.

Die folgende Tabelle fasst die beiden gängigen Derating-Standards zusammen.

Die Sicherheitsmarge von 20 % bringt messbare Vorteile. Ein Gerät mit einer Kapazität von 70–80 % erzeugt weniger Wärme als eines mit 95 %. Durch Hitze werden elektronische Komponenten mit der Zeit beschädigt. Ein ausreichend großer Vorrat reicht daher länger. Der Wirkungsgrad erreicht außerdem bei etwa 80 % Auslastung seinen Höhepunkt, wodurch die Energieverschwendung minimiert wird. Der Headroom hilft dem Fahrer, kleinere Spannungsschwankungen der Hauptstromleitung zu bewältigen. Eine stabile Gleichspannung unterstützt eine konsistente LED-Farbe und verlängert die Lebensdauer des Emitters.

Laden Sie Ihren Vorrat auf nicht mehr als 80 % der Kapazität auf. Dies führt zu Wärmestau, Effizienzverlusten und Langlebigkeit. High-End-Verbrauchsmaterialien reichen möglicherweise für 90 %, aber aus Sicherheitsgründen sollten Sie bei 80 % bleiben.

Ein praktisches Beispiel verdeutlicht die Mathematik. Eine 100-W-Streifenlast erfordert mindestens eine 125-W-Versorgung. Der Installateur multipliziert die Gesamtwattzahl mit 1,25, um die Sicherheitsmarge von 20 % zu addieren. Die Kurzformel Wattzahl des Treibers = W/m × Gesamtmeter × 1,25 erfasst diese Beziehung. Ein äquivalenter Ausdruck ist Fahrergröße = B/m × Meter × 1,25. Beide erzeugen die gleiche erforderliche Stromversorgungsleistung.

Das Beispiel mit vier Durchläufen von früher veranschaulicht den gesamten Prozess. Die Gesamtlast beträgt 192 Watt. Eine Division durch 0,8 ergibt 240 Watt. Der Installateur wählt ein Standardgerät mit einer Nennleistung von 240 W oder mehr, beispielsweise ein 250-W- oder 300-W-Modell. Diese benötigte Leistung übersteigt die Rohlast deutlich.

Verwenden Sie zur Überprüfung einen LED-Streifen-Wattleistungsrechner

Die manuelle Berechnung der Wattleistung von LED-Streifen lässt Raum für arithmetische Fehler. Ein Wattleistungsrechner für LED-Streifen automatisiert den Prozess und vergleicht das Ergebnis. Diese Tools akzeptieren Eingaben für Streifenlänge, Wattzahl pro Meter und Versorgungsspannung. Sie geben die Gesamtlast und die empfohlene Stromversorgungsleistung aus.

Der Verifizierungsworkflow folgt einem logischen Ablauf. Berechnen Sie zunächst die Wattzahl jedes Streifens mithilfe der Formel Streifenwatt = Watt pro Meter × Streifenlänge. Zweitens: Summieren Sie alle Streifen-Wattleistungen, um die Gesamtlast zu erhalten. Drittens bestimmen Sie die sichere Kapazität der Stromversorgung mithilfe von „safe_watts = PSU_watts × margin_factor“, wobei der Margenfaktor typischerweise 0,8 beträgt. Viertens: Bestätigen Sie, dass „total_strip_watts“ ≤ „safe_watts“ ist.

Ein Rechner hilft auch dabei, herauszufinden, wie viele LED-Streifenlichter ein bestimmtes Angebot unterstützt. Der Benutzer gibt die Nennleistung des Netzteils und die Streifenspezifikationen ein. Das Tool gibt die maximal zulässigen Gesamtmeter zurück. Diese maximale Längenberechnung verwendet die Formel: Meter = (Versorgungs-W × 0,80) ÷ W/m. Das Ergebnis sagt dem Installateur genau, wie weit sich der Streifen ausdehnen kann, bevor die sichere Belastung überschritten wird.

Die Wattzahl des LED-Streifens erscheint in diesen Berechnungen. Es bestimmt die gesamte Streifenleistung, die erforderliche Leistung und die endgültige Treiberauswahl. Installateure, die ihre Berechnungen mit einem Taschenrechner überprüfen, erkennen Fehler, bevor sie Komponenten kaufen. Dieser Schritt spart sowohl Zeit als auch Geld bei einem Projekt mit einem ultralangen LED-Flex -Beleuchtungssystem.

Parallelverdrahtung eines ultralangen LED-Flex-Beleuchtungssystems

Parallelverkabelung vs. Reihenverkabelung

Die Reihenverdrahtung verbindet Streifenabschnitte Ende an Ende. Der Strom fließt durch die dünnen Kupferleiterbahnen aller vorangehenden Abschnitte. Jede Verbindung erhöht den Widerstand. Das andere Ende erhält weniger Spannung. Durch diesen Ansatz werden die letzten Meter eines ultralangen LED-Flex-Beleuchtungssystems ausgehungert.

Parallelverkabelung verändert die Architektur. Jeder Streifenabschnitt wird direkt an die Stromversorgung oder einen Verteilerblock angeschlossen. Durch benachbarte Abschnitte fließt kein Strom mehr. Die Spannung bleibt während des gesamten Laufs konstant. Die folgende Tabelle vergleicht zwei effektive parallele Topologien.

Spannungsabfälle über lange Leiterbahnen können die Helligkeit am anderen Ende großer LED-Arrays verringern. Minimieren Sie diesen Effekt mit einer Stern- oder Gittertopologie anstelle einer Verkettung. Alternativ können Sie die Leiterbahnbreite oder Kupferdicke erhöhen (z. B. 2 Unzen statt 1 Unze), um den Widerstand zu verringern.

Bei der Sternverkabelung, auch Home-Run-Injection genannt, erhält jedes Streifenstück sein eigenes, dediziertes Aderpaar zurück zu einer einzelnen Hochleistungsversorgung oder einem Verteilerblock. Kein Bandabschnitt speist den nächsten über seine Kupferleiterbahnen. Dicke Drähte mit niedrigem Widerstand liefern Strom an mehreren Stellen direkt an die Kupferpads des Streifens. Die Helligkeit ist nicht mehr von der Entfernung abhängig. Ein 20-Meter-Streifen kann so gleichmäßig leuchten wie ein 1-Meter-Stück.

Legen Sie die Leistungseinspeisungspunkte in bestimmten Abständen fest

Durch die Leistungseinspeisung wird Spannung an mehreren Punkten entlang des Streifens eingespeist. Das Intervall hängt von der Systemspannung und der Wattzahl des Streifens pro Meter ab. Standardabstände betragen etwa 3–5 Meter für 12-V-Streifen und 5–10 Meter für 24-V-Streifen. Eine höhere Wattzahl pro Meter verkürzt den Sicherheitsabstand zwischen den Einspritzpunkten.

Die ultralange LED-Flex-Serie von NOVANEON unterstützt größere Entfernungen bei stabiler Leistung. Dies reduziert die Anzahl der benötigten Einspritzpunkte.

Verwenden Sie für jede Zone separate Zuleitungen

Jede Zone erhält ihre eigene Zuleitung, ein dickes, niederohmiges Kabel, das von der Versorgung zu den Stromanschlüssen des Streifens verläuft. Separate Feeder bieten folgende Vorteile:

· Kürzere Niederspannungskabelstrecken

· Weniger Spannungsabfall

· Einfachere Fehlersuche

· Geringerer Strom durch jeden Splitter

· Flexiblere Steuerung

· Einfacherer Austausch einzelner Teile

· Verhindert, dass die gesamte Wand von einer einzigen Stromversorgung abhängig ist; Ein einzelner Zonenfehler lässt den Rest in Betrieb

· Jede Zone bleibt elektrisch getrennt, es sei denn, die Geräte sind für die Stromteilung ausgelegt

Die Aufteilung der Beleuchtung in separate Leistungszonen in größeren Installationen verbessert die Zuverlässigkeit, verringert den Spannungsabfall und erleichtert zukünftige Wartungsarbeiten.

Zuleitungen vereinfachen die Berechnung des Spannungsabfalls. Jede Zone übernimmt ihre eigene Last und nicht die gesamte installierte Länge. Dadurch bleibt der Strom auf jedem Kabel niedriger.

Wählen Sie den richtigen Kabelquerschnitt und den richtigen Standort des Netzteils

Passen Sie die Drahtstärke an Strom und Entfernung an

Die Auswahl des Zuleitungskabels hängt von zwei Variablen ab: dem berechneten Strom und der Kabelentfernung. Installateure sollten die Größe der Zuleitungsdrähte nicht allein anhand der Abisolierlänge bestimmen. Die veröffentlichte maximale kontinuierliche Streifenlänge von 32,8 Fuß (10 m) stellt eine Begrenzung der Streifenlänge dar. Es handelt sich hierbei weder um eine zulässige Entfernung zwischen Zuleitungsdraht noch um eine Garantie dafür, dass kein Spannungsabfall auftritt. Ein längeres Zuleitungskabel erhöht den Widerstand, unabhängig davon, wie kurz der Streifen selbst sein mag.

Der vollständige Pfad vom LED-Treiber oder Controller bis zum Streifenanschluss ist wichtig. Bei Zuleitungsstrecken bis zu 20 m wenden die Installateure auf dem gesamten Weg die gleichen Kriterien an. Sie passen den Drahtquerschnitt an den Nennstrom und an die Passform des Steckers, die Anzahl der Leiter, die Polarität und die Dichtungsanforderungen des Systems an. Ein Kabel, das den Strom sicher leitet, passt möglicherweise trotzdem nicht in den Stecker oder dichtet im Freien nicht richtig ab.

Heavier gauge wire lowers resistance and raises current capacity. A 10 AWG feeder carries 35A with a resistance of 1.24 ohms per 1000 feet. An 18 AWG feeder carries only 10A with a resistance of 7.95 ohms per 1000 feet. The difference is substantial over long distances.

Place Power Supplies to Minimize Long Feeders

Power supply placement determines how far current must travel before reaching the strip. A centrally located unit forces long feeder runs in multiple directions. A distributed layout places the unit closer to each load. Shorter feeders mean lower resistance and less voltage drop.

Installers should divide longer installations into separate parallel runs fed from the appropriate power or control point. They should not extend a single run beyond its documented limit by simply adding a larger led driver. A larger driver does not reduce the resistance of the copper traces inside the strip. It only supplies more current to a circuit that already loses voltage along its length.

NOVANEON offers customization of operating voltage, control protocols, and IP ratings such as IP65, IP66, and IP68. These options affect power supply placement for outdoor projects. A unit rated for outdoor use may sit closer to the strip, which shortens feeder runs and reduces voltage loss.

Plan Power Zones for Balanced Loads

Power zones divide a large installation into smaller, independently fed circuits. Each zone receives its own feeder line from a distribution point. This arrangement keeps current lower on every cable. It also simplifies voltage-drop calculation because each zone handles its own load rather than the total installed length.

Balanced zones prevent one circuit from carrying more current than its feeder wire can handle safely. The installer calculates the led strip wattage for each zone, sums the values, and confirms that the total stays within the capacity of the chosen led driver. A 20% safety margin on the driver rating provides headroom for heat buildup and minor voltage fluctuations. Zones also make fault finding easier. A single zone fault leaves the rest of the installation operating.

Troubleshooting Dimming, Flicker, and Overheating

Check Voltage at the Far End

A multimeter provides the fastest diagnostic tool for voltage problems. Before sealing or concealing wiring, technicians measure voltage at the far end of the strip. This reading reveals whether the system delivers adequate power across the entire run. A reading within the strip's operating range confirms proper voltage delivery. A low reading indicates excessive voltage-drop along the circuit.

Die vorbeugende Wartung basiert auf derselben Messung. Techniker prüfen die Spannungskonsistenz entlang des Streifens, insbesondere bei längeren Installationen. Sie vergleichen die Messwerte am Einspeisepunkt und an der am weitesten entfernten LED. Ein erheblicher Unterschied zwischen diesen beiden Werten deutet auf einen Widerstandsaufbau in den Kupferleiterbahnen oder Zuleitungsdrähten hin. Eine frühzeitige Erkennung dieses Problems verhindert einen dauerhaften Helligkeitsverlust und eine Farbverschiebung.

Überprüfen Sie Spleiße, Anschlüsse und Polarität

Lose Verbindungen unterbrechen den Stromfluss und führen dazu, dass Abschnitte zeitweise flackern oder dunkler werden. Billige Schnappsteckverbinder sind eine häufige Ursache für instabilen elektrischen Kontakt. Techniker sollten jeden Spleiß und jeden Stecker auf festen Sitz und Korrosion prüfen. Beschädigte Drähte oder schlechte Lötstellen erfordern einen sofortigen Austausch.

Auch Polaritätsfehler führen zu Fehlfunktionen. Vertauschte Plus- und Minusleitungen verhindern, dass der Streifen überhaupt aufleuchtet oder ein unregelmäßiges Verhalten verursacht. Installateure überprüfen die Polarität an jedem Verbindungspunkt, bevor sie Strom anlegen. Sie prüfen auch, ob die Anschlüsse den Spannungs- und Stromwerten des Streifens entsprechen. Ein für einen geringeren Strom ausgelegter Steckverbinder kann unter Last überhitzen und ausfallen.

Aktualisieren Sie die Stromversorgung und fügen Sie Einspeisepunkte hinzu

Ein unterdimensioniertes Netzteil kann keine stabile Spannung und keinen stabilen Strom liefern. Wenn ein Gerät nahe oder über seiner maximalen Kapazität arbeitet, kommt es zu Flackern, Dimmen oder ungleichmäßiger Helligkeit. Netzteile sollten nur mit 70–80 % der Nennkapazität betrieben werden. Ein 24-V-LED-Streifen mit 60 W sollte nicht mit einem 60-W-Treiber gekoppelt werden. Der Betrieb eines Treibers mit 100 % Auslastung führt zu Überhitzung. Ein Puffer von 20 % wird empfohlen, sodass eine Mindestlast von 75 W ein Gerät mit 96 W–100 W erfordert.

Nicht angepasste Dimmgeräte gelten als Hauptursache für Flackern, Brummen und vorzeitigen Treiberausfall. Nicht alle dimmbaren LED-Treiber funktionieren mit allen Dimmerschaltern. Der Anschluss eines nicht dimmbaren Treibers an einen Dimmschalter führt normalerweise zu Flackern, Brummen, Überhitzung oder einem Ausfall des lautlosen Treibers. Installateure sollten vor der Installation die Kompatibilität überprüfen.

Durch das Hinzufügen von Stromeinspeisepunkten wird der Spannungsabfall bei langen Strecken behoben. Durch den Einsatz von 24-V-Systemen, zweiseitigen Stromversorgungsanschlüssen oder paralleler Verkabelung wird die Gleichmäßigkeit und Stabilität der Beleuchtung über große Entfernungen verbessert. Jeder einzelne Strang sollte innerhalb seiner empfohlenen Länge bleiben, um eine Verdunkelung an den Enden zu vermeiden.
Erfolgreiche Ultra-Langstrecken hängen von fünf Optionen ab: 24-V-Stromversorgung, Parallelverkabelung, Stromeinspeisung, starke Kupferzuführungen und eine Sicherheitsmarge von 20 % bei der Versorgung. Installateure sollten den Spannungsabfall berechnen, bevor sie Komponenten kaufen. Sie benötigen die Wattzahl des Streifens pro Meter und die sichere Lauflänge für die gewählte Spannung. Die ultralange LED-Flex-Serie von NOVANEON reduziert die Anzahl der Anschlusspunkte, dennoch bleiben die richtige Versorgungskapazität und Verkabelung unerlässlich.

Eine einfache Checkliste vor der Installation hält das Projekt auf Kurs:

1. Messen Sie die Leistung des Streifens pro Meter.

2. Berechnen Sie die Gesamtlast.

3. Teilen Sie sich in Leistungszonen ein.

4. Einspritzpunkte markieren.

5. Wählen Sie den Drahtquerschnitt.

6. Installieren.

7. Überprüfen Sie die Spannung am anderen Ende.

Diese Schritte schützen Helligkeit, Farbgenauigkeit und Treiberlebensdauer. Ein ultralanges LED-Flex-Beleuchtungssystem funktioniert zuverlässig, wenn Installateure die elektrischen Grenzen einhalten.

FAQ

Bei jeder ultralangen LED-Installation tauchen immer wieder einige Fragen auf. Es folgen kurze, direkte Antworten.

Was führt dazu, dass ein LED-Flexstreifen am anderen Ende gedimmt wird?

Kupferspuren im Inneren des Streifens übertragen sowohl Strom als auch Widerstand. Längere Leiterbahnen erzeugen einen höheren Gesamtwiderstand. Der Strom, der durch diesen Widerstand fließt, verliert Spannung, genau wie V = I × R vorhersagt. Das andere Ende erhält weniger Strom, sodass die Helligkeit abnimmt und sich das weiße Licht in Richtung warmer Gelbtöne verschiebt.

Wie weit kann ein 24-V-Streifen laufen, bevor ein Spannungsabfall spürbar wird?

Eine typische 24-V-Leiste unterstützt eine Strecke von 10–12 Metern ohne zusätzliche Stromeinspeisung. Ein 12-V-System reicht etwa 5 Meter. Ein 5V-Streifen schafft nur 1–2 Meter. Höhere Wattzahl pro Meter verkürzt jede Distanz. Installateure sollten den tatsächlichen Stromverbrauch des Streifens überprüfen, bevor sie eine Lauflänge auswählen.

Wie oft sollten Installateure Stromeinspeisepunkte hinzufügen?

Die Standardabstände betragen 3–5 Meter für 12-V-Streifen und 5–10 Meter für 24-V-Streifen. Die Wattzahl des Streifens pro Meter bestimmt den genauen Abstand. Hochleistungsleisten erfordern kürzere Intervalle. Die Ultra-long LED Flex-Serie von NOVANEON erweitert diese Abstände und reduziert so die Anzahl der erforderlichen Einspritzpunkte.

Welcher Drahtquerschnitt eignet sich am besten für lange Zuleitungsstrecken?

Installateure sollten das Messgerät an Stromstärke und Entfernung anpassen. Ein 12-AWG-Kupferzuleiter überträgt 25 A bei 1,98 Ohm pro 1000 Fuß. Ein 18-AWG-Kabel führt nur 10 A bei 7,95 Ohm pro 1000 Fuß. Eine dickere Stärke verringert den Widerstand. Verwenden Sie das Kabel mit dem niedrigsten Widerstand, das der Stecker akzeptiert.

Wie berechnen Installateure die richtige Netzteilgröße?

Die Gesamtleistung des Streifens entspricht Watt pro Meter multipliziert mit der Gesamtlänge. Teilen Sie diese Zahl durch 0,8. Eine 100-W-Streifenlast benötigt beispielsweise eine 125-W-Versorgung. Diese Sicherheitsmarge von 20 % schützt den Fahrer vor Hitzestau und vorzeitigem Ausfall.

Beseitigt der Ultra-Long LED Flex von NOVANEON die Notwendigkeit einer Spannungsabfallanalyse?

Die Serie minimiert Verbindungspunkte und sorgt für eine stabile Leistung über längere Laufzeiten. Der Installateur dimensioniert die Stromversorgung und das Zuleitungskabel immer noch richtig. Jedes Projekt benötigt vor Beginn der Installation die Wattzahl des Streifens pro Meter und eine Berechnung des Spannungsabfalls.
